Wir freuen uns über Ihr Interesse, sollten Sie die gesuchte Antwort nicht finden, stehen wir Ihnen gerne jederzeit telefonisch oder per Mail zur Verfügung.
Sensoren
SuessCo 6D-Sensoren basieren auf einer neuartigen Magnetfeldtechnologie und ermöglichen die berührungsfreie und präzise Messung von Bewegungen und Verdrehungen von Gebäude- oder Bauteilen zueinander.
SuessCo 6D-Sensoren basieren auf einer neuartigen Magnetfeldtechnologie und ermöglichen die berührungsfreie und präzise Messung von Bewegungen und Verdrehungen von Gebäude- oder Bauteilen zueinander.
Der SuessCo 6D-Sensor ist einfach zu montieren und liefert jederzeit präzise Daten über den Zustand des überwachten Bauteils direkt in das SuessCo Dashboard. Darüber hinaus überwacht der Sensor gleichzeitig Bauteilbewegungen in 6 Dimensionen: Es werden Bewegungen in der X-,Y- und Z-Achse gemessen, sowie Verdrehungen des Bauteils in den Euler-Winkeln α, β und γ.
Herkömmliche Messmethoden weisen mehrere Probleme auf:
Analoge Methoden wie “Rissspion” oder “Risslineal” sind lediglich Skalen, an denen Veränderungen abgelesen werden können. Messung und Dokumentation müssen manuell durch eine Person vor Ort durchgeführt werden. Dies ist aufwendig, teuer und die Häufigkeit der Messung sowie die Genauigkeit sind begrenzt.
Der SuessCo 6D-Sensor liefert stets präzise Live-Daten, dokumentiert diese dauerhaft und bereitet sie grafisch auf. Sie erhalten eine Datenlage, als würde der Rissspion 24/7 von einer Person ausgewertet und die Daten aufgezeichnet werden. Das Ganze aber kabellos, komfortabel und über lange Zeiträume.
Mechanische Methoden wie “Vibrating Wire Sensoren” messen lediglich eine Dimension pro Sensor. Eine Messung von 3 Dimensionen erfordert komplexe Aufbauten mit mehreren Sensoren, deren Installation aufwendig und teuer ist.
Beide Sensoren liefern dauerhaft hochwertige Messdaten. Der 6D-Sensor stellt Daten über Bauteilverschiebungen sowie über Verdrehungen bereit. Darüber hinaus kann der 6D-Sensor um zusätzliche externe Sensoren erweitert werden und deckt einen breiteren Anwendungsbereich ab. Der 3D-Sensor stellt Daten zur Verschiebung der Bauteile bereit, eine Änderung der Winkel zueinander („Verkippung“) wird nicht erfasst.
Der Sensoraufbau besteht aus zwei Teilen: Einem Sensorteil und einem Referenzmagnet. Der Sensorteil erfasst berührungslos die Bewegungen des Referenzmagneten. Das Kommunikationsmodul zur Übertragung der Daten ist bereits im Sensorgehäuse integriert. Zusätzlich wird eine Stromversorgung benötigt (Batteriebox oder externe Stromversorgung).
SuessCo 6D-Sensoren ermöglichen die Überwachung von Bewegungen oder Verdrehungen von Bauteilen zueinander. Beispielsweise können Risse an Gebäuden, die Bewegung von Brückenteilen sowie jede andere Bewegung digital, präzise und dauerhaft erfasst werden.
Der Sensor bietet eine hohe Messgenauigkeit von ± 50 µm für die Längsachsen (x, y, z) und ± 0,2 ° für die Rotationswerte (α, β, γ). Der Sensor hat auch einen integrierten Temperatursensor mit einer Genauigkeit von ± 0,5°C. Die Messgenauigkeit wird durch die Magnetfeldtechnologie gewährleistet, die keinen Drift oder Verschleiß aufweist.
- 6D-Sensor: 170mm x 130mm x 45mm
- Referenzmagnet: 65mm x 65mm x 32mm
- X-Achse: bis zu 60 mm (Längsmessbereich erweiterbar)
- Y-, Z-Achse: zwischen 20-30 mm
- α, β, γ: bis zu 360 °
Temperatur: zwischen -30 °C bis zu +60 °C
MONTAGE
Die Montage ist einfach und unter vielen Umständen möglich. Sie kann über Schrauben, Gewindestangen, Magneten, Klebstoff oder Montageschienen erfolgen. Der Sensor und der Magnet verfügen jeweils über zwei Montagepunkte mit 8mm Durchmesser.
Der Sensor kann den Referenzmagneten sowohl unterhalb als auch oberhalb des Sensors detektieren, wodurch sich vielfältige Montagemöglichkeiten ergeben. Der Sensor erfordert keine bestimmte Positionierung im Raum und kann sowohl vertikal als auch horizontal montiert werden.
Die SuessCo Sensoren sind einfach zu montieren, weil sie über einen großen Messbereich verfügen und sich selbstständig nivellieren. Zusätzlich kann der Nullpunkt der Messung nach der Montage im SuessCo Dashboard erneut festgelegt werden. Drer Sensor muss nicht exakt ausgerichtet werden, da er sich selbst nivelliert. Die Magnetfeldtechnologie ermöglicht es, die Position und Rotation zwischen zwei Objekten zu erfassen, auch ohne eine spezielle Ausrichtung zueinander.
Der Sensor wird während der Montage mit einem Magneten aktiviert und beginnt sofort mit dem Versenden der Messwerte. Die Messwerte sind im SuessCo Sensors Dashboard ersichtlich.
DASHBOARD

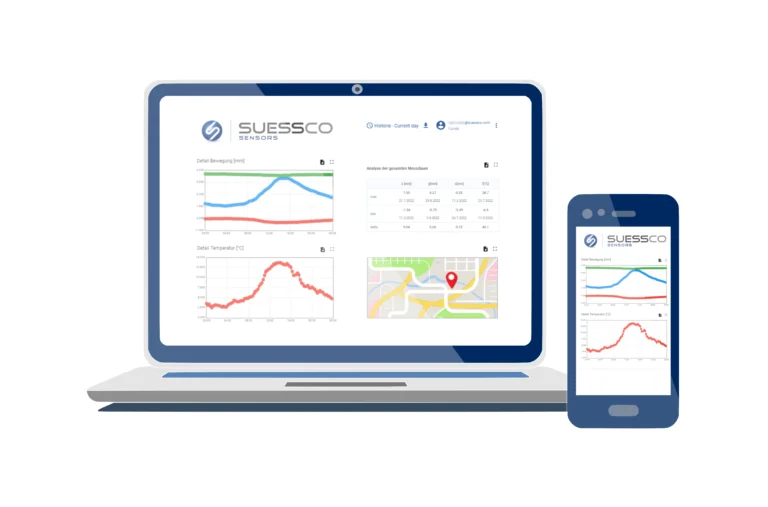

Die Messwerte werden kabellos vom Sensor in das SuessCo Dashboard übertragen und dort grafisch im Zeitverlauf dargestellt.
Sie erhalten die Zugangsdaten von uns, sobald die Sensoren zu Ihnen unterwegs sind oder von uns montiert wurden.
Das Messintervall ist individuell im Dashboard einstellbar. Das minimale Messintervall beträgt zwei Minuten. Als maximales Messintervall empfehlen wir eine tägliche Messung. Das Übertragungsintervall zum Dashboard kann synchron zu den Messungen gesetzt werden. Es sind aber auch längere Intervalle möglich, wodurch die Batterielaufzeit verlängert werden kann.
Ja, das ist möglich. Sie können die Messwerte sowohl als Datei exportieren (beispielsweise als .CSV) oder eine Verbindung zu ihrem System über eine API herstellen.
Bitte kontaktieren Sie uns für nähere Infos zur API-Anbindung - sensors@suessco.com
Grenzwerte und Alarmschwellen können für alle Dimensionen gesetzt werden. Die Alarmfunktion ermöglicht es, Benachrichtigungen zu erhalten, wenn die Messwerte bestimmte Schwellenwerte überschreiten oder abfallen. Die Schwellenwerte können individuell festgelegt werden, je nach Anwendung und Bedürfnissen. Die Benachrichtigungen können per E-Mail oder SMS gesendet werden.
Als Dienstleister mit mehreren Kunden und Projekten können Sie bequem alle Projekte unter einer Oberfläche verwalten. Zusätzlich können Sie Ihren Kunden durch die Rechte- und Nutzerverwaltung begrenzte Zugriffe für bestimmte Sensoren, Projekte und Sensoren erstellen. Die Mandantenfähigkeit stellt sicher, dass ihre Kunden jeweils nur ihre eigenen Daten einsehen können.
Es können beliebig zahlreiche Sensoren in einem Dashboard zusammengefasst werden.
Das Einbinden weiterer Sensoren ist grundsätzlich möglich. Das SuessCo Dashboard kann Sensordaten über APIs erhalten und darstellen. Dadurch ist die Abbildung komplexer Projekte mit mehreren Sensordimensionen unter einer Oberfläche möglich.
