Windkraftanlagen-Monitoring für Fundament und Mastfuß

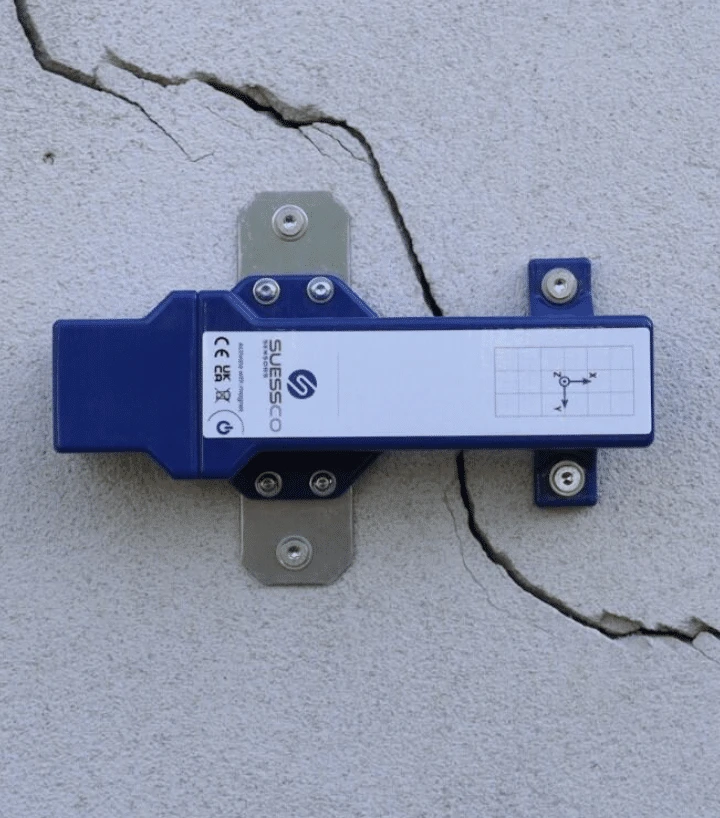

Der 6D-Sensor erfasst Verkippung und Setzung am Mastfuß in einer Montage, mit Wiederholgenauigkeit ±50 µm und ±0,1°, drahtlos und ohne Stromanschluss am Bauwerk.
Referenzobjekt und Sensor werden mit je zwei Schrauben am Mastfuß, am Fundament oder am Übergang zwischen Fundament und Turm befestigt. Kein Spezialwerkzeug, kein Eingriff in die tragende Substanz. Die Aktivierung erfolgt durch Anlegen eines Magneten oder Anstecken des Batteriekabels. Die Anlage bleibt während der Montage in Betrieb.
Sobald der Sensor aktiv ist, überträgt er Verkippung und Setzung drahtlos in unseren Datahub. Übertragung über LTE-M und Wi-Fi. Die Bewegungshistorie ist als Zeitverlauf jederzeit abrufbar, ohne dass jemand am Standort sein muss.
Sie definieren die kritischen Werte für jeden Messpunkt vorab. Bei Überschreitung sendet unser System eine E-Mail-Benachrichtigung an die hinterlegten Empfänger. Die durchgängige Bewegungshistorie steht zugleich als Nachweis für die nächste Anlagenprüfung zur Verfügung.
Je nach Messpunkt und Bewegungsbild gibt es den passenden Sensor.
Die Lösung für das Monitoring am Mastfuß. Erfasst Verkippung und Setzung am selben Messpunkt in sechs Dimensionen mit nur einer Montage. Die Verkippung des Turms ist dabei der zentrale Messwert.
Für Messpunkte am Fundament-Turm-Übergang, an denen die Rissöffnung und die Verschiebung ohne Rotationsanteil erfasst werden sollen.
Konkrete Unterschiede gegenüber punktueller Begehung und herkömmlicher Sensorik.
Verkippung und Setzung am selben Messpunkt in einem Sensor. Andere Sensorsysteme benötigen mehrere Geräte oder mehrere Aufbauten für das gleiche Bewegungsbild am Mastfuß. Patent EP3792587B1.
Eine Anlage steht über Jahre. Bei zehn Jahren Batterielaufzeit erfassen unsere Sensoren die langsame Fundamentbewegung durchgängig, ohne Batteriewechsel innerhalb der üblichen Prüfintervalle.
Bei Grenzwertüberschreitung sendet unser System automatisch eine E-Mail-Benachrichtigung. Eine fortschreitende Fundamentbewegung wird früh erkannt, bevor sie den sicheren Betrieb der Anlage beeinträchtigt.
Die Sensoren arbeiten ohne Verkabelung und ohne externen Stromanschluss am Turm. Übertragung über LTE-M und Wi-Fi, Befestigung mit zwei Schrauben. Auch am schwer zugänglichen Fundament eines Windrads ist kein Vor-Ort-Einsatz für den Datenabruf nötig.
