Tunnelüberwachung mit Funksensorik
Stündliche Messung mit Wiederholgenauigkeit ±50 µm. Übertragung über LTE-M und Wi-Fi, auch bei eingeschränktem Mobilfunkempfang in tiefen Röhren.

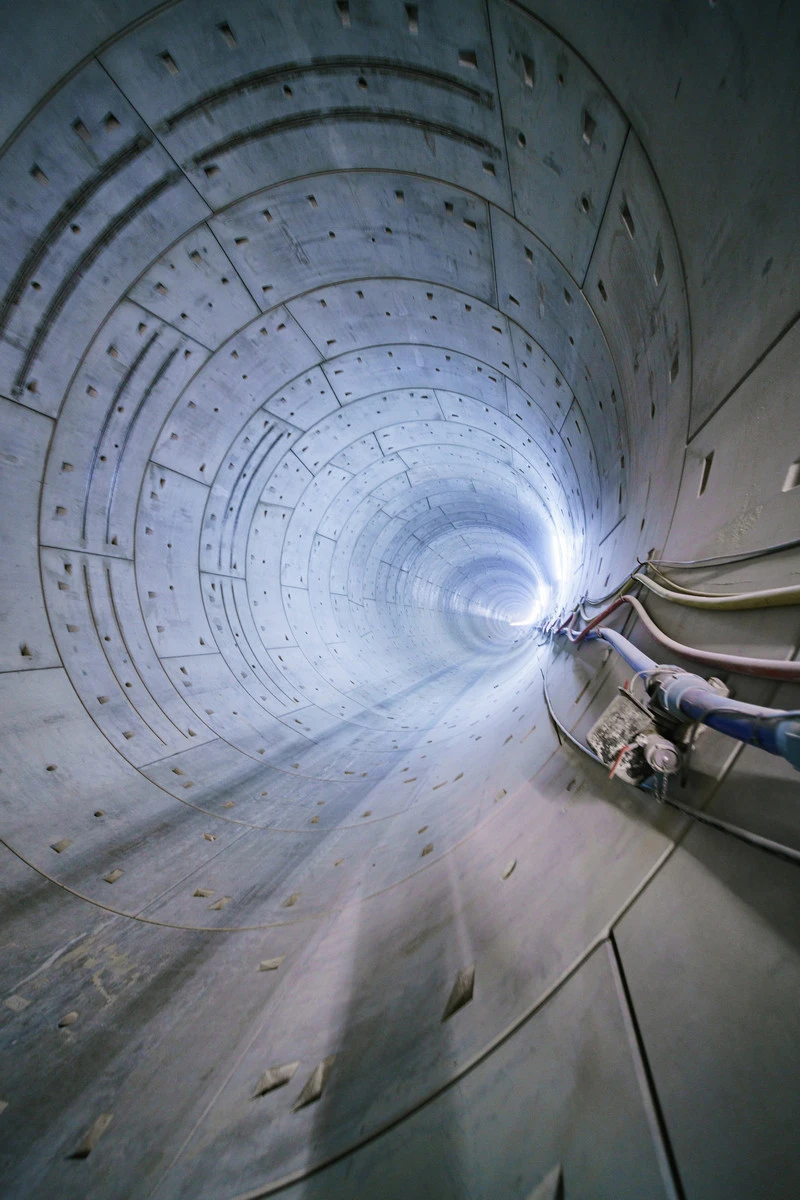

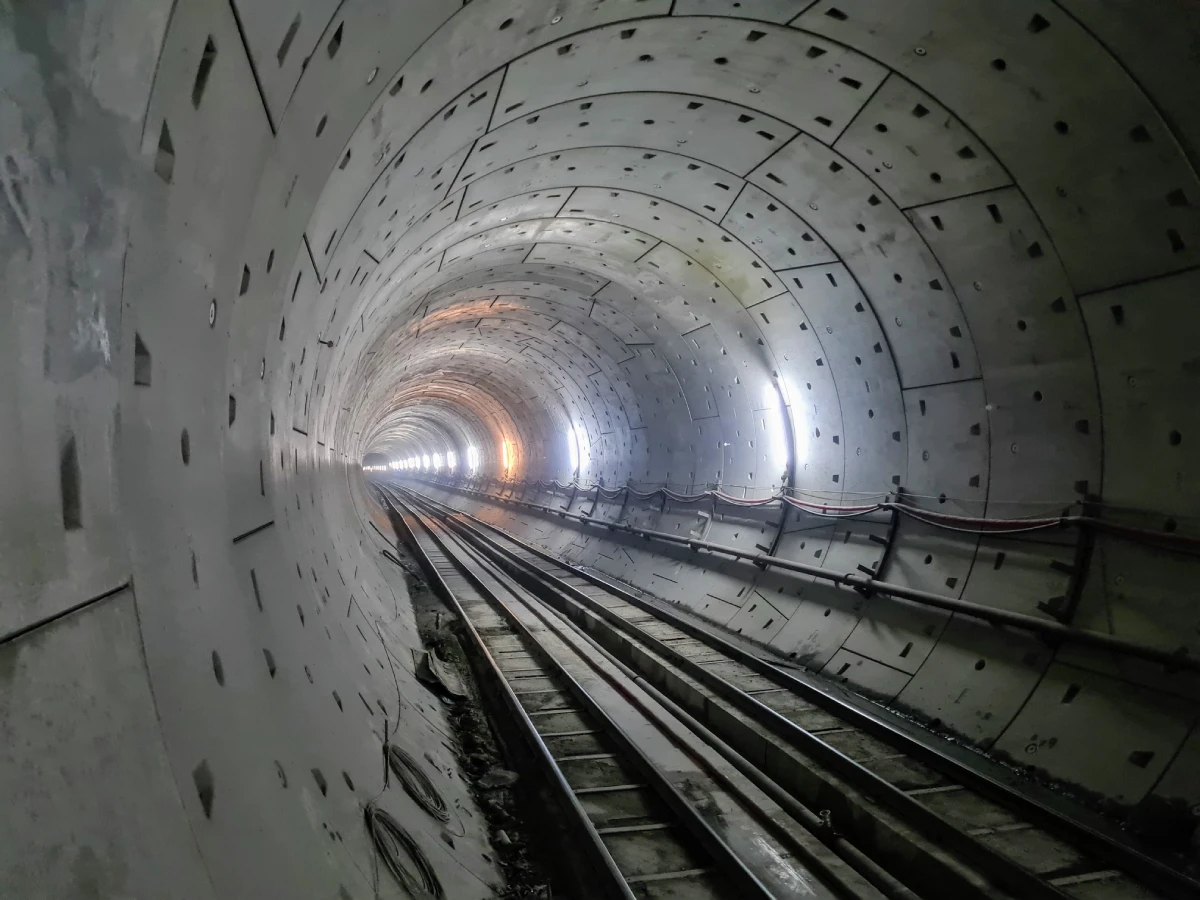

Tunnelausbau, Tübbing und Tragschalen verformen sich kontinuierlich, durch Gebirgsdruck, Wassereintritt, Konvergenz und Materialermüdung. Manuelle Konvergenzmessungen erfordern eine Begehung im laufenden Betrieb, die in Bahn- oder Straßentunneln nur mit aufwendiger Verkehrsregelung möglich ist.
Zwischen den Begehungen bleibt das Verformungsverhalten unsichtbar. Bei kritischen Bauwerken bedeutet das ein Risiko, das kontinuierlich überwacht werden müsste, in der Praxis aber oft nicht überwacht wird, weil der Aufwand zu hoch ist.

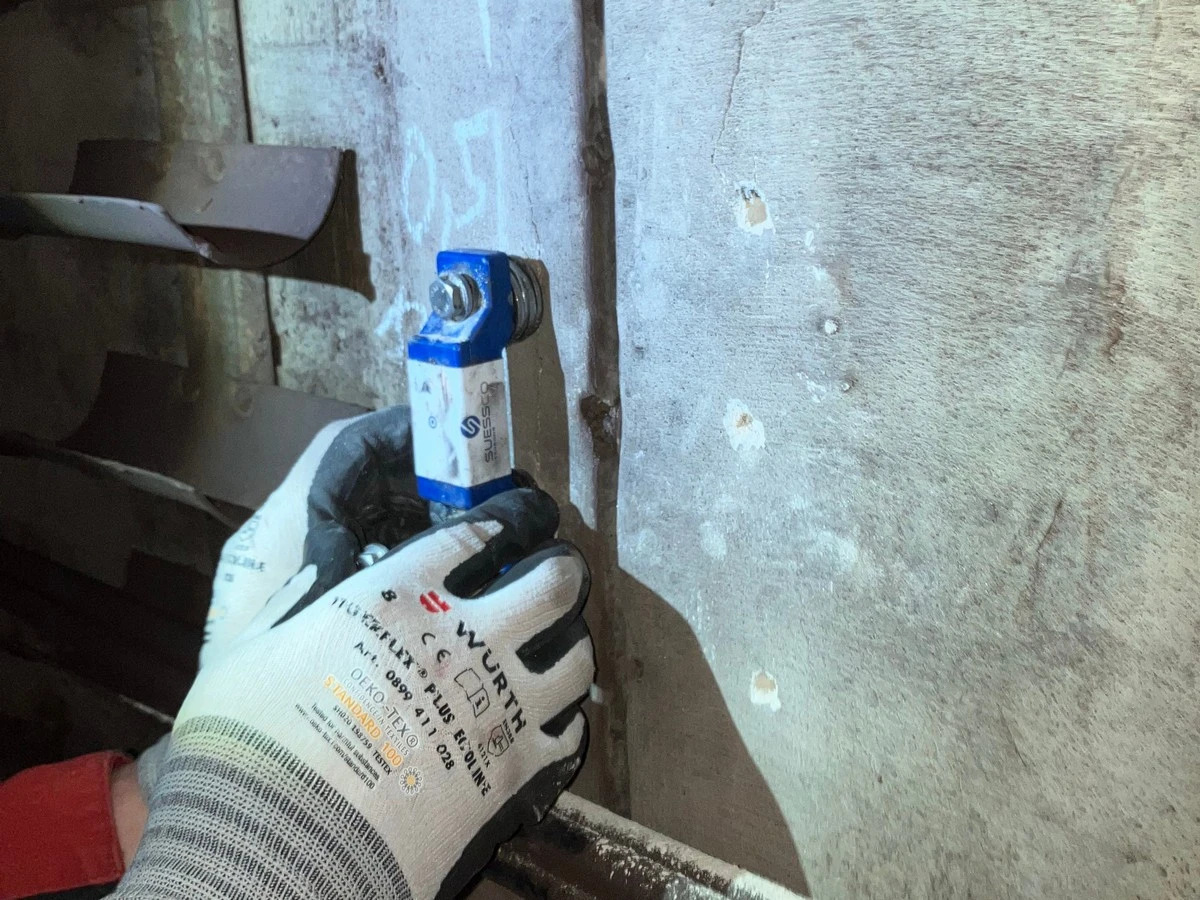

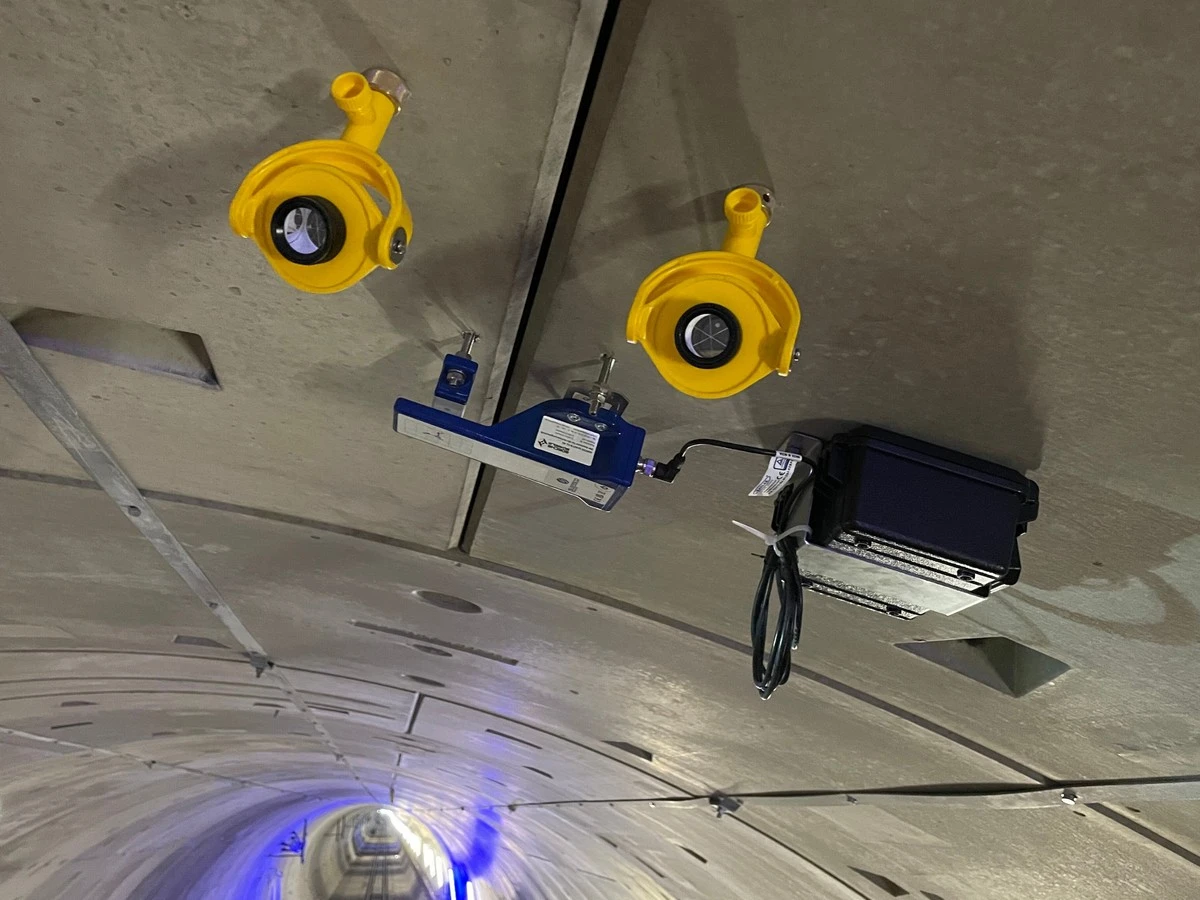

Referenzobjekt und Sensor werden mit je zwei Schrauben am Tübbing, an der Tragschale oder an der Tunnelinnenseite befestigt. Kein Spezialwerkzeug, kein Eingriff in die Tragstruktur. Der Sensor ist innerhalb weniger Minuten installiert und sendet ab Aktivierung.

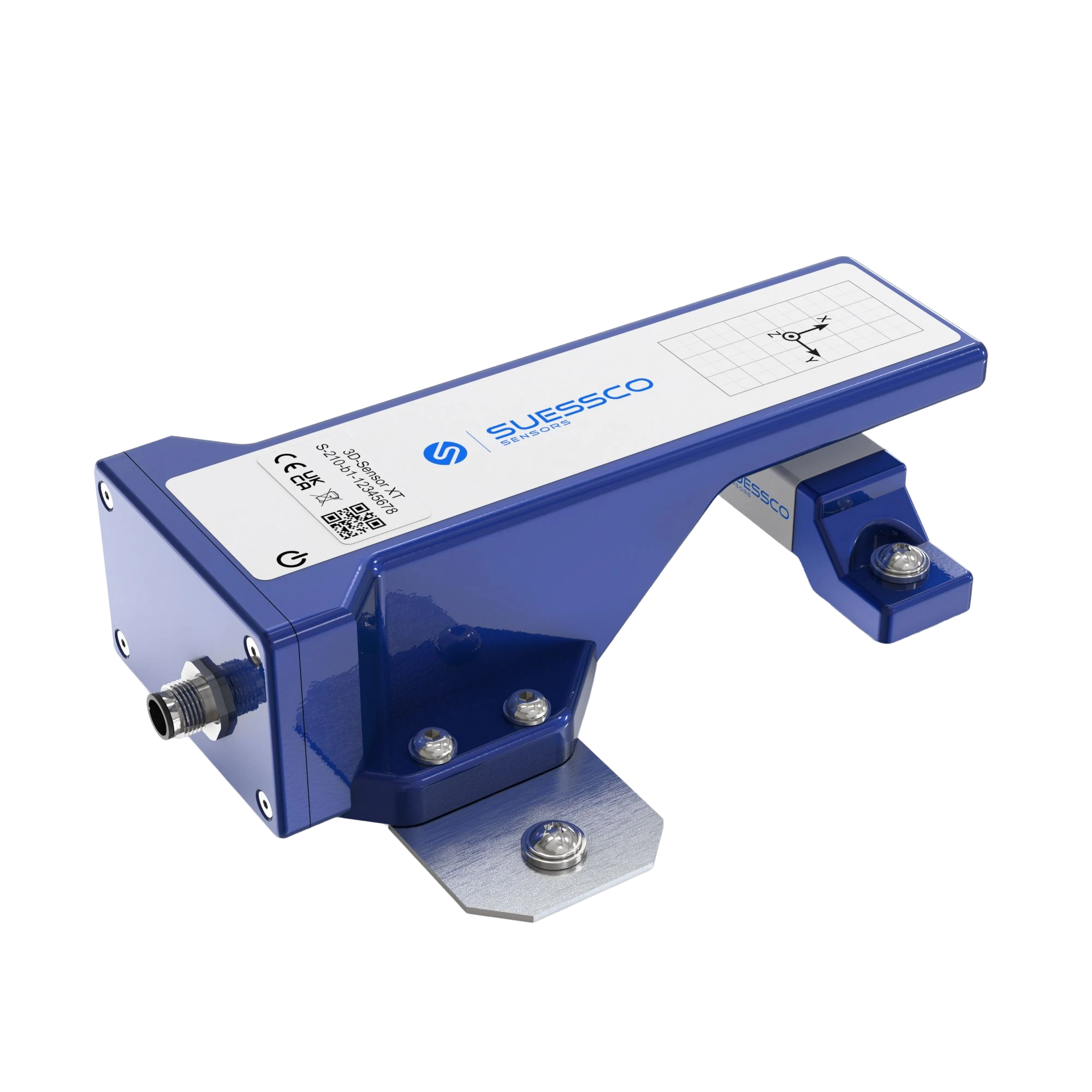

Der 3D-Sensor XT misst stündlich in drei Raumachsen und überträgt die Werte über LTE-M oder Wi-Fi in unseren Datahub. Auch bei eingeschränktem Mobilfunkempfang im Tunnel funktioniert die Übertragung über das interne Wi-Fi-Netz oder einen Gateway am Portal.

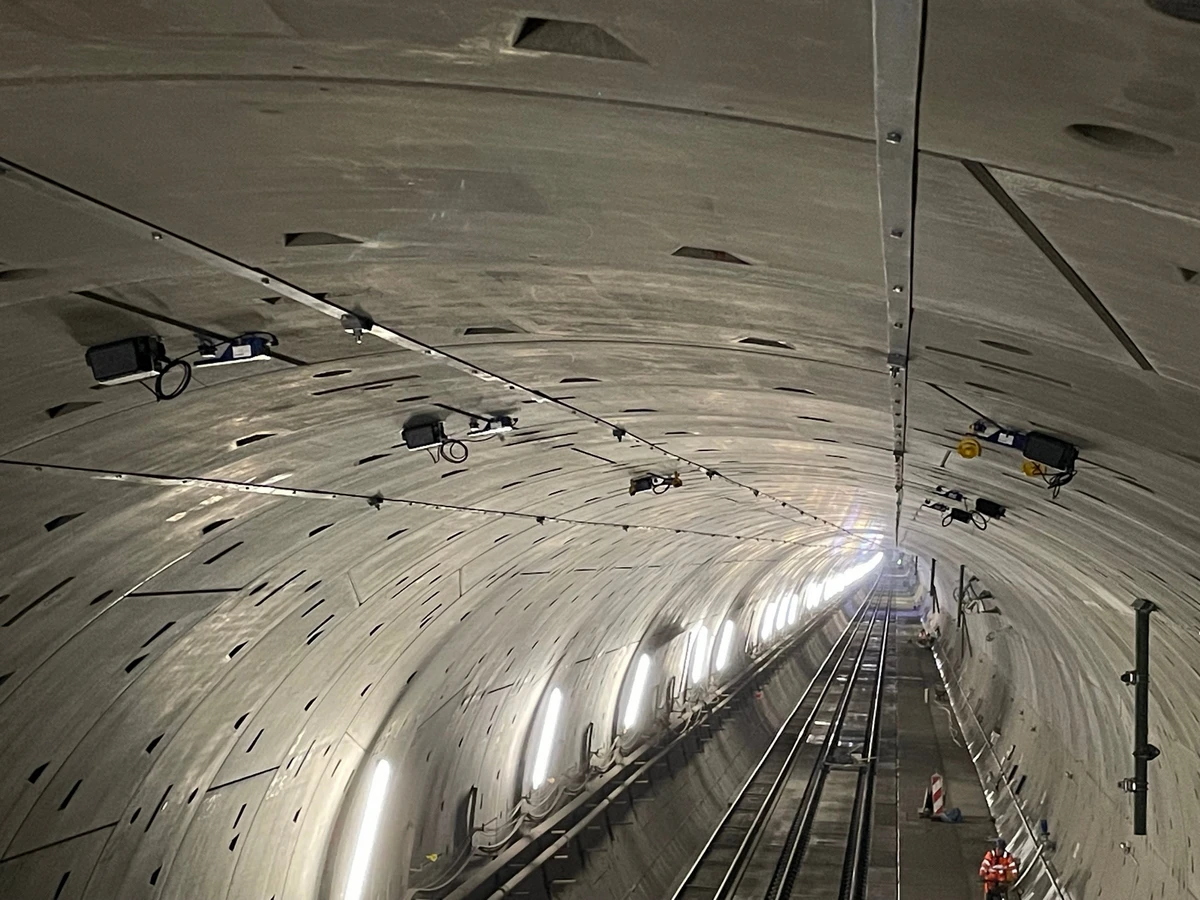

Mehrere Sensoren entlang einer Tunnelaxe rekonstruieren das Verformungsprofil über die gesamte Tunnellänge. Veränderungen werden im Datahub als Zeitverlauf sichtbar. Bei Grenzwertüberschreitung sendet unser System automatisch eine E-Mail-Benachrichtigung.
Je nach Messpunkt und Bewegungsbild gibt es den passenden Sensor.
Die Hauptlösung für Tunnelmonitoring. Stündliche Messintervalle über zehn Jahre, dank externer Batteriebox auch an Messpunkten ohne regelmäßigen Wartungszugang.
Wenn neben Translation auch Rotation gemessen werden muss, etwa an Tunnellaibung oder Portal-Bauwerken mit Setzungs- und Kippneigung.
Konkrete Unterschiede gegenüber manueller Konvergenzmessung und herkömmlicher Tunnelinspektion.

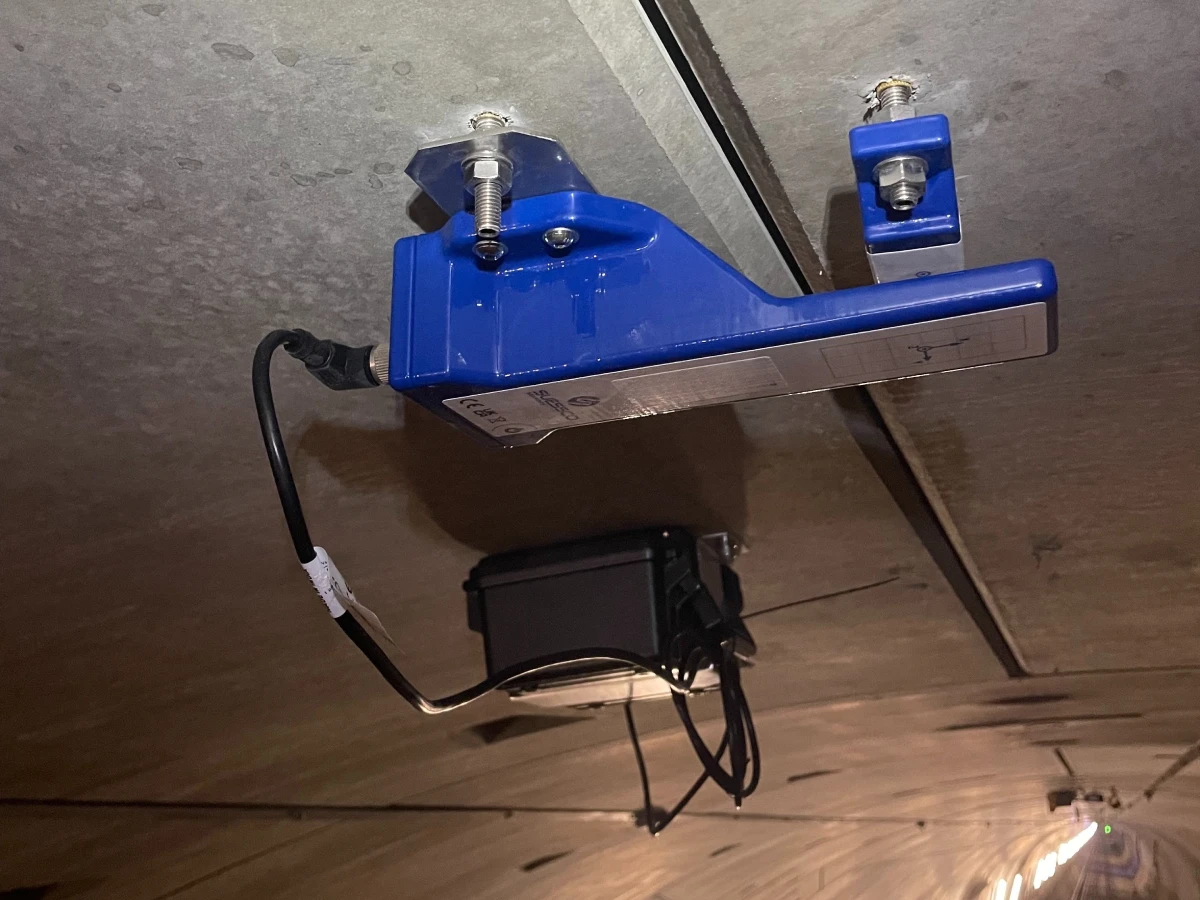

Der 3D-Sensor XT misst über die externe Batteriebox stündlich, ohne dass am Sensor selbst gewartet werden muss. An Messpunkten, die nur mit Begehung oder Hubsteiger erreichbar wären, misst der Sensor durchgängig über die gesamte Projektdauer.
LTE-M und Wi-Fi parallel. Bei eingeschränktem Mobilfunkempfang nutzt der Sensor das interne Wi-Fi-Netz des Tunnels oder einen Gateway am Tunnelportal. Die Daten erreichen den Datahub auch aus tiefen Röhren.
Mehrere Sensoren über die Tunnellänge rekonstruieren das gesamte Verformungsverhalten. Auffälligkeiten an einzelnen Messpunkten lassen sich im räumlichen Kontext bewerten, statt isoliert.
Manuelle Konvergenzmessungen erfordern Begehung im laufenden Verkehr. Drahtlose Sensoren liefern die Daten kontinuierlich, ohne Sperrung und ohne Personaleinsatz im Tunnel.
Tunnel-Monitoring-Projekte aus dem Einsatz unserer Sensoren.
Echtzeit-Strukturmonitoring nach Tunnelbrand zur schnellen Wiederfreigabe im laufenden Sanierungsbetrieb.
Drahtlose 3D-Messung an den Beton-Tübbingen im Tunnelbau.
Kontinuierliche Überwachung von Gebäudebewegungen des historischen Empfangsgebäudes während der kritischen Bauphase
Hochpräzises Gebäudemonitoring von Setzungen und Rissentwicklungen zur Schadensaufnahme durch U-Bahn-Bauarbeiten.
Überwachung von Lager-, Widerlager-Bewegungen und Bauwerkstemperatur im laufenden Betrieb.
„Nach einem Tunnelbrand wurden die 3D-Sensoren der SuessCo Sensors FlexCo zur Überwachung der betroffenen Tunnelgewölbeblöcke eingesetzt. Durch die Permanentmessung konnte ein provisorischer Betrieb bis zur endgültigen Instandsetzung realisiert werden. Im Rahmen des Sicherheitsmanagementplanes wurden Alarmwerte definiert und ein bestimmter Personenkreis wäre beim Erreichen des Alarmwertes per E-Mail und SMS informiert worden. Das System besticht durch präzise Messungen und die kabellose Fernübertragung der Messwerte in ein Portal, auf das Experten jederzeit zugreifen können, ohne den Betrieb zu stören.“
Ing. Reinhold Czizsek
Asset Management, ASFINAG Bau Management GmbH
„Die Zusammenarbeit mit SuessCo Sensors war stets professionell und lösungsorientiert. Für die gutachterliche Bewertung sind die kontinuierlichen Messdaten der SuessCo-Sensoren ein großer Vorteil, da Veränderungen sich objektiv dokumentieren und sicher beurteilen lassen." „Mit den 3D-Sensoren XT erhalten wir präzise und stabile Messdaten drahtlos in drei Dimensionen. Das ermöglicht eine sichere Fernüberwachung sensibler Tunnelbereiche und reduziert unseren Aufwand vor Ort deutlich.“
Mohammed Ismail
Geomatikingenieur, TABERG Ingenieur- und SachverständigenBüro GmbH & Co.KG
"Dank der hochpräzisen Sensoren von SuessCo Sensors konnten wir kontinuierlich Veränderungen im Palmenhaus überwachen. Diese Daten helfen uns, um dieses wundervolle Gebäude und seine historische Bausubstanz zu schützen."
Dipl.-HTL-Ing. Helmut Heninger
Burghauptmannschaft Österreich
"Die Sensoren von SuessCo haben sich als äußerst präzise und einfach zu montieren erwiesen. Besonders beeindruckend ist, dass sie den extremen Bedingungen des schwedischen Winters problemlos standgehalten haben. Die Zusammenarbeit mit SuessCo ist stets zuverlässig und professionell."
Paul Collins
Vertriebsleiter, GEOFIX Schweden
„Mit den SuessCo 6D-Sensoren haben wir stets tagesaktuelle Messwerte verfügbar. Das erspart uns natürlich Kosten und es ist eine höhere Qualität."
Georg Gotthart
Anlagentechniker Brückenbau, ÖBB
Für Tunnel ist der 3D-Sensor XT die Hauptlösung. Die externe Batteriebox erlaubt stündliche Messungen über zehn Jahre, was an schwer zugänglichen Tunnelmesspunkten entscheidend ist. Wenn zusätzlich Verkippung oder Rotation gemessen werden müssen, etwa an Tunnellaibung oder Portalbauwerken, ergänzt der 6D-Sensor die Messpunkte.
Der Sensor überträgt über LTE-M und Wi-Fi. Bei eingeschränktem Mobilfunkempfang nutzt er das interne Wi-Fi-Netz des Tunnels oder einen Gateway am Tunnelportal. Die Daten erreichen den Datahub auch aus tiefen Röhren ohne direkte Mobilfunk-Abdeckung.
Mehrere Sensoren werden entlang einer Tunnelaxe an Tübbing, Tragschale oder Tunnelinnenseite befestigt. Jeder Sensor misst die Bewegung an seinem Messpunkt, gemeinsam rekonstruieren sie das Verformungsprofil über die gesamte Tunnellänge. Die Auswertung erfolgt im Datahub als Zeitverlauf.
Ja. Die Montage am Tübbing oder an der Tragschale erfordert keine Vollsperrung des Tunnels. In der Regel reichen Wartungsfenster oder einseitige Sperrung. Der Sensor ist nach Befestigung mit zwei Schrauben und Aktivierung sofort betriebsbereit.
Der 3D-Sensor XT mit externer Batteriebox liefert stündliche Messwerte über zehn Jahre, ohne dass am Sensor selbst gewartet werden muss. Innerhalb der typischen Tunnel-Inspektionsintervalle ist kein Batteriewechsel notwendig.
Alle Messwerte stehen im Datahub als CSV-Export zur Verfügung. Sie können das Verformungsprofil als Datengrundlage für die regelmäßige Tunnelinspektion verwenden, oder Auffälligkeiten zwischen den Inspektionsintervallen frühzeitig erkennen. Die API ermöglicht die Integration in bestehende Tunnel-Monitoring-Systeme.
