Riss-Monitoring an historischen Gebäuden
Unsere Sensoren werden reversibel befestigt und dokumentieren Rissöffnung, Setzung und Verkippung an neuralgischen Punkten mit Wiederholgenauigkeit ±50 µm, über die gesamte Sanierungsphase.

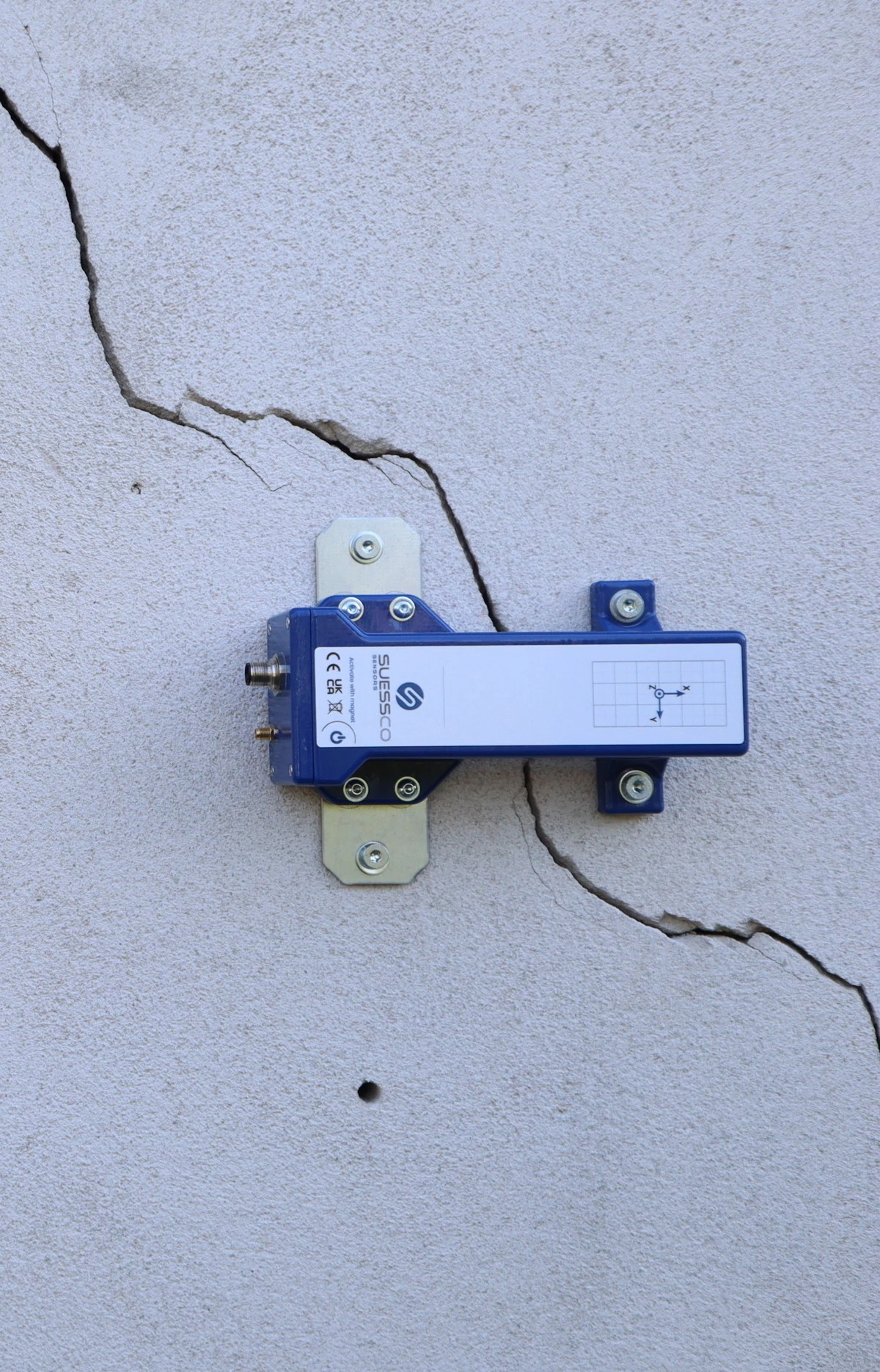

Referenzobjekt und Sensor werden mit je zwei Schrauben montiert, bei denkmalgeschützter Substanz auch reversibel über Magnethalterung, ohne dauerhaften Eingriff in Putz oder Naturstein. Kein Spezialwerkzeug. Die Referenzhalterung lässt sich auch an unregelmäßigen Oberflächen wie Naturstein, Fels oder grobem Mauerwerk anbringen. Aktiviert wird durch Anlegen eines Magneten oder Anstecken des Batteriekabels.
Sobald der Sensor aktiv ist, überträgt er Rissöffnung, Setzung und Verkippung drahtlos in unseren Datahub. Übertragung über LTE-M und Wi-Fi. Die Bewegungshistorie ist als Zeitverlauf jederzeit abrufbar, ohne dass jemand am schwer zugänglichen Messpunkt vor Ort sein muss.
Sie definieren die kritischen Werte für jeden Messpunkt vorab. Bei Überschreitung sendet unser System eine E-Mail-Benachrichtigung an die hinterlegten Empfänger. Die durchgängige Bewegungshistorie steht zudem als Nachweis für die Sanierungsplanung und das Bundesdenkmalamt zur Verfügung.
Je nach Bewegungsbild und Laufzeit gibt es den passenden Sensor.

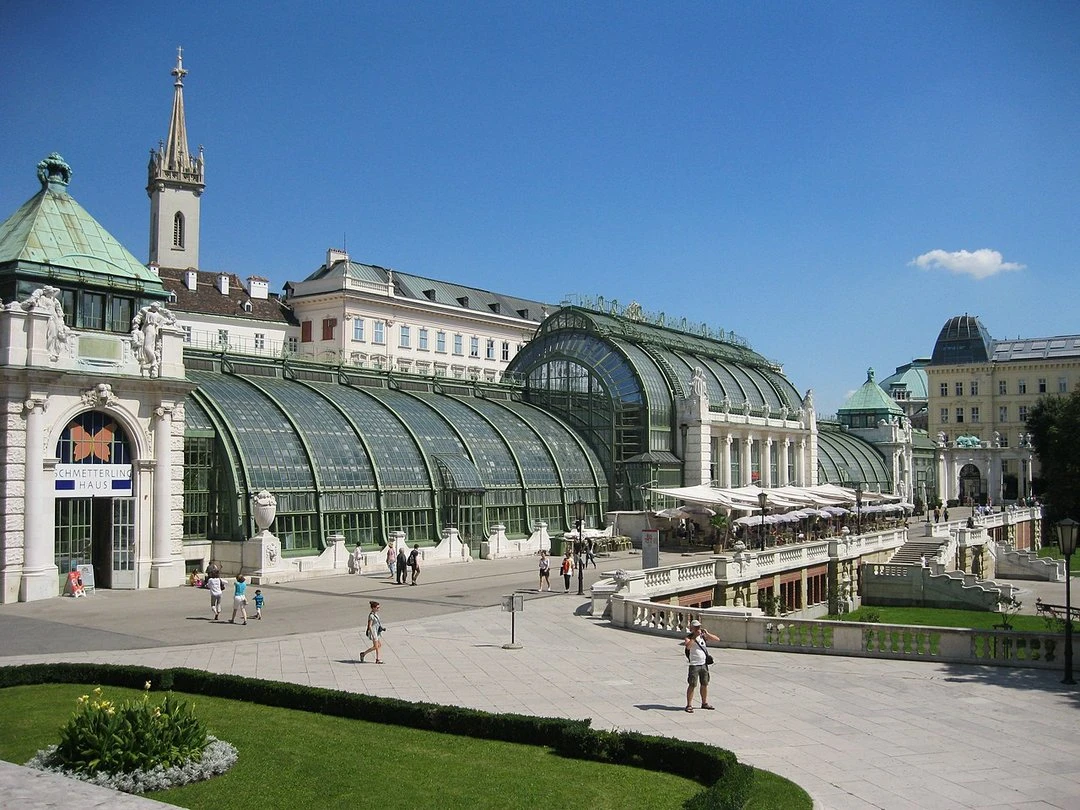

Die Lösung für neuralgische Punkte mit Rotationsanteil. Erfasst Bewegung in drei Raumachsen und Rotation um drei Achsen mit nur einer Messung, eingesetzt im Palmenhaus Wien auch während Kranhebearbeiten.
Für das Langzeit-Rissmonitoring über eine mehrjährige Sanierung, ohne Wartung am Bauwerk. Die externe Batteriebox erlaubt stündliche Messung über zehn Jahre. Reversible Montage möglich, auch an denkmalgeschützter Substanz.
Konkrete Unterschiede gegenüber Begehungen und herkömmlicher Sensorik an historischer Substanz.
Über Magnethalterung lässt sich der Sensor anbringen und wieder entfernen, ohne dauerhaften Eingriff in Putz oder Naturstein. Die Referenzhalterung greift auch an unregelmäßigen Oberflächen, an Naturstein, Fels und grobem Mauerwerk. Was erhalten werden soll, bleibt unberührt.
An neuralgischen Punkten erfassen unsere Sensoren Translation und Rotation am selben Messpunkt in einem Gerät. Andere Sensorsysteme benötigen mehrere Aufbauten für dasselbe Bewegungsbild. Patent EP3792587B1.
Alle Messwerte stehen als CSV-Export zur Verfügung. Die kontinuierliche Bewegungshistorie liefert die Datengrundlage für die Sanierungsplanung und den Nachweis gegenüber dem Bundesdenkmalamt.
Bei Grenzwertüberschreitung sendet unser System automatisch eine E-Mail-Benachrichtigung. Veränderungen an Türmen, Gewölben oder hinter Verkleidungen werden erkannt, ohne dass jemand am Messpunkt vor Ort sein muss.
Ausgewählte Monitoring-Projekte an historischer Bausubstanz aus dem Einsatz unserer Sensoren.
Echtzeit-Strukturmonitoring nach Tunnelbrand zur schnellen Wiederfreigabe im laufenden Sanierungsbetrieb.
Drahtlose 3D-Messung an den Beton-Tübbingen im Tunnelbau.
Kontinuierliche Überwachung von Gebäudebewegungen des historischen Empfangsgebäudes während der kritischen Bauphase
Hochpräzises Gebäudemonitoring von Setzungen und Rissentwicklungen zur Schadensaufnahme durch U-Bahn-Bauarbeiten.
Überwachung von Lager-, Widerlager-Bewegungen und Bauwerkstemperatur im laufenden Betrieb.
„Nach einem Tunnelbrand wurden die 3D-Sensoren der SuessCo Sensors FlexCo zur Überwachung der betroffenen Tunnelgewölbeblöcke eingesetzt. Durch die Permanentmessung konnte ein provisorischer Betrieb bis zur endgültigen Instandsetzung realisiert werden. Im Rahmen des Sicherheitsmanagementplanes wurden Alarmwerte definiert und ein bestimmter Personenkreis wäre beim Erreichen des Alarmwertes per E-Mail und SMS informiert worden. Das System besticht durch präzise Messungen und die kabellose Fernübertragung der Messwerte in ein Portal, auf das Experten jederzeit zugreifen können, ohne den Betrieb zu stören.“
Ing. Reinhold Czizsek
Asset Management, ASFINAG Bau Management GmbH
„Die Zusammenarbeit mit SuessCo Sensors war stets professionell und lösungsorientiert. Für die gutachterliche Bewertung sind die kontinuierlichen Messdaten der SuessCo-Sensoren ein großer Vorteil, da Veränderungen sich objektiv dokumentieren und sicher beurteilen lassen." „Mit den 3D-Sensoren XT erhalten wir präzise und stabile Messdaten drahtlos in drei Dimensionen. Das ermöglicht eine sichere Fernüberwachung sensibler Tunnelbereiche und reduziert unseren Aufwand vor Ort deutlich.“
Mohammed Ismail
Geomatikingenieur, TABERG Ingenieur- und SachverständigenBüro GmbH & Co.KG
"Dank der hochpräzisen Sensoren von SuessCo Sensors konnten wir kontinuierlich Veränderungen im Palmenhaus überwachen. Diese Daten helfen uns, um dieses wundervolle Gebäude und seine historische Bausubstanz zu schützen."
Dipl.-HTL-Ing. Helmut Heninger
Burghauptmannschaft Österreich
"Die Sensoren von SuessCo haben sich als äußerst präzise und einfach zu montieren erwiesen. Besonders beeindruckend ist, dass sie den extremen Bedingungen des schwedischen Winters problemlos standgehalten haben. Die Zusammenarbeit mit SuessCo ist stets zuverlässig und professionell."
Paul Collins
Vertriebsleiter, GEOFIX Schweden
„Mit den SuessCo 6D-Sensoren haben wir stets tagesaktuelle Messwerte verfügbar. Das erspart uns natürlich Kosten und es ist eine höhere Qualität."
Georg Gotthart
Anlagentechniker Brückenbau, ÖBB
Nein. Für denkmalgeschützte Bausubstanz montieren wir den Sensor reversibel über eine Magnethalterung, ohne dauerhaften Eingriff in Putz oder Naturstein. Die Referenzhalterung lässt sich auch an unregelmäßigen Oberflächen wie Naturstein, Fels oder grobem Mauerwerk anbringen.
Für neuralgische Punkte mit Rotationsanteil, etwa an Türmen oder Gewölben, ist der 6D-Sensor die Hauptlösung, weil er Bewegung und Rotation gleichzeitig erfasst. Für das reine Rissmonitoring über eine mehrjährige Sanierung ohne Wartung am Bauwerk ist der 3D-Sensor XT mit externer Batteriebox geeignet.
Ja. Im Palmenhaus Wien waren unsere 6D-Sensoren auch während der Kranhebearbeiten aktiv und haben das Bewegungsverhalten der Substanz dokumentiert. Veränderungen während der Bauphase werden im Zeitverlauf sichtbar.
Der 6D-Sensor und der 3D-Sensor XT erreichen zehn Jahre Batterielaufzeit bei stündlicher Messung. Über die typische Laufzeit einer Sanierung ist daher kein Batteriewechsel am schwer zugänglichen Messpunkt notwendig.
Alle Messwerte stehen im Datahub als CSV-Export zur Verfügung. Sie können die Bewegungshistorie als Nachweis für die Sanierungsplanung und gegenüber der Denkmalbehörde verwenden. Auffälligkeiten an einzelnen Punkten werden im Zeitverlauf sichtbar.
Sie definieren die kritischen Werte für jeden Messpunkt vorab. Bei Überschreitung sendet unser System automatisch eine E-Mail-Benachrichtigung an die hinterlegten Empfänger. So können Sie an einem schwer zugänglichen Punkt reagieren, bevor sich der Zustand kritisch verschlechtert.
