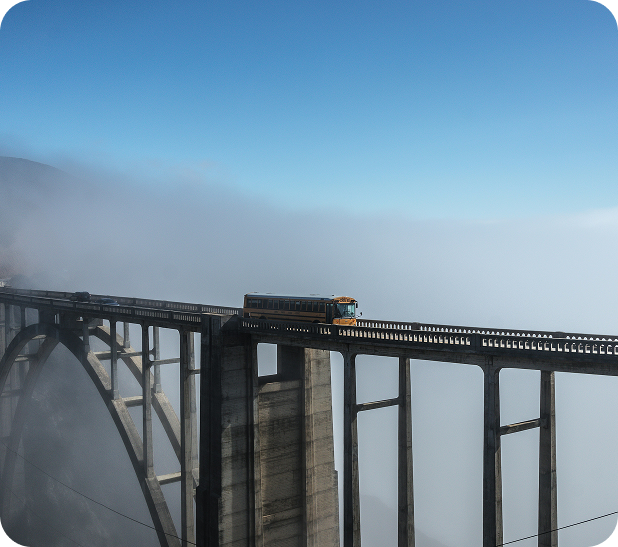

Brücken

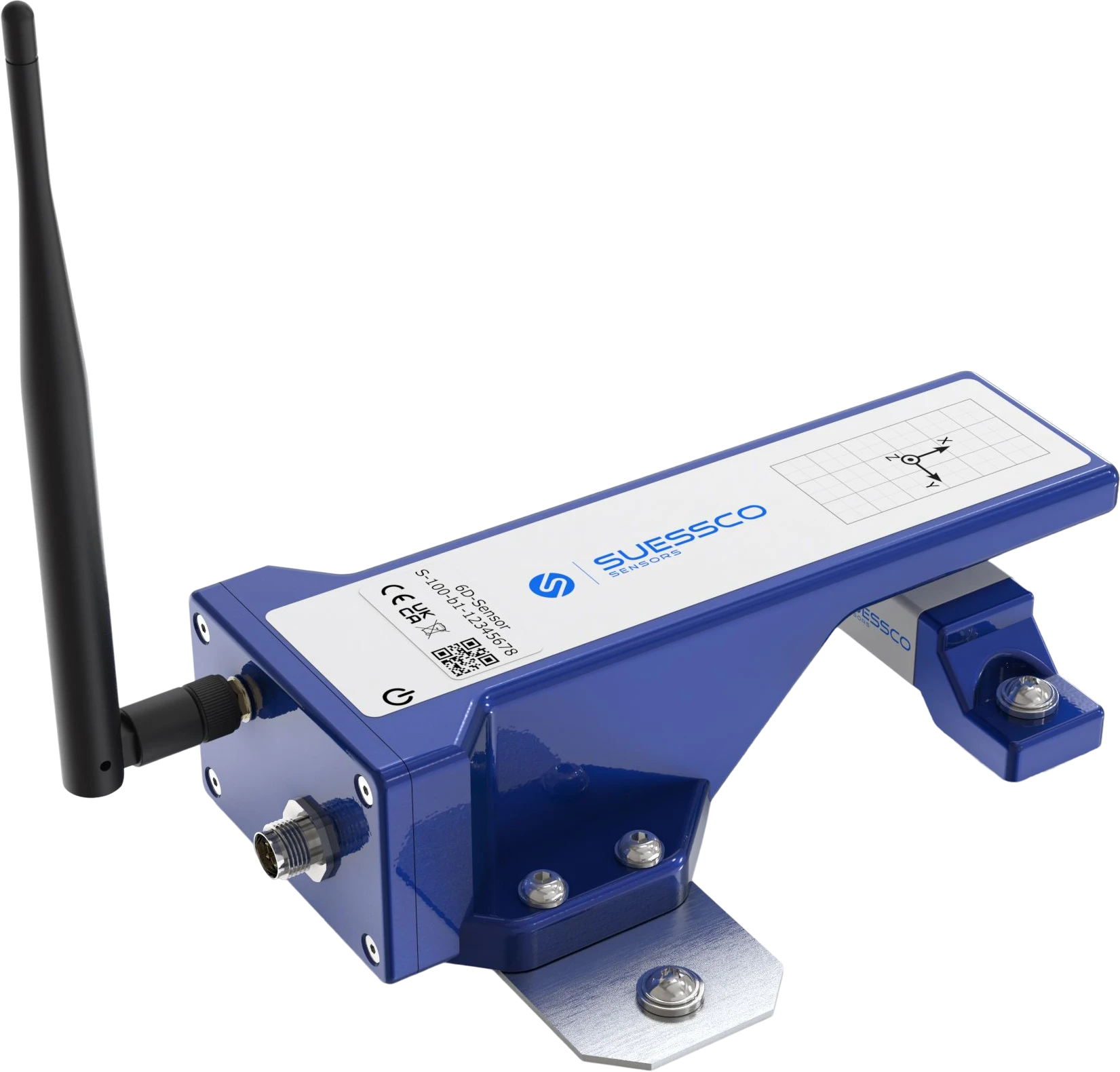

An Brückenlagern misst der 6D-Sensor Lagerbewegungen in allen sechs Freiheitsgraden. Das zeigt, ob sich ein Lager im planmäßigen Bereich bewegt oder eine kritische Entwicklung einsetzt.
Bewegungen in drei Raumachsen und Rotationen um drei Achsen werden gleichzeitig gemessen. Wiederholgenauigkeit ±50 µm und ±0,1°. Patent in EU und USA.
An Brückenlagern misst der 6D-Sensor Lagerbewegungen in allen sechs Freiheitsgraden. Das zeigt, ob sich ein Lager im planmäßigen Bereich bewegt oder eine kritische Entwicklung einsetzt.

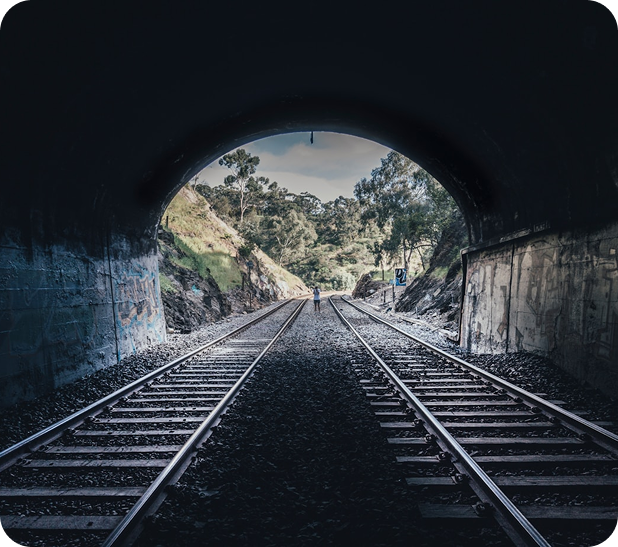

An Tübbingringen und Ausbaurahmen überwacht der 6D-Sensor Positionsveränderungen und Rotationen im Tunnelquerschnitt.
An Tübbingringen und Ausbaurahmen überwacht der 6D-Sensor Positionsveränderungen und Rotationen im Tunnelquerschnitt.
Zwei Schrauben pro Komponente, Aktivierung durch Magnet oder Batteriekabel. Kein Spezialwerkzeug, kein Fachpersonal vor Ort und keine zusätzlichen Messaufbauten.
Alle Messwerte in einem Dashboard. CSV-Export für Statiker und Gutachten, API-Anbindung für Drittanbieter-Sensoren, mandantenfähig für komplexe Projekte.
Bei Grenzwertüberschreitung sendet unser System automatisch eine E-Mail/SMS-Benachrichtigung an die hinterlegten Empfänger.
Übertragung über LTE-M und Wi-Fi direkt in den SuessCo Datahub. Keine Kabelkanäle, keine externe Verkabelung am Bauwerk.
Bis zu 10 Jahre Batterielaufzeit. Innerhalb der typischen Wartungsintervalle Ihres Bauwerks ist kein Batteriewechsel notwendig.
170 × 100 × 51 mm
418 g
26 × 118 × 26 mm, 75 g
2 m
X 60 mm, Y 30 mm, Z 20 mm
−20 °C bis +54 °C
Achsen X, Y, Z ±50 µm. Rotation ±1°. Temperatur ±0,5 °C *
Batterie, alternativ Netz oder DC 24 V
Bis zu 10 Jahre bei einer Messung pro Stunde (Messintervall einstellbar)
LTE-M, Wi-Fi, Monitoring-Plattform
6D-Sensor-Datenblatt-DE-Okt-2025
Broschüre herunterladenAusgewählte Projekte mit dem 6D-Sensor.
Echtzeit-Strukturmonitoring nach Tunnelbrand zur schnellen Wiederfreigabe im laufenden Sanierungsbetrieb.
Drahtlose 3D-Messung an den Beton-Tübbingen im Tunnelbau.
Kontinuierliche Überwachung von Gebäudebewegungen des historischen Empfangsgebäudes während der kritischen Bauphase
Hochpräzises Gebäudemonitoring von Setzungen und Rissentwicklungen zur Schadensaufnahme durch U-Bahn-Bauarbeiten.
Überwachung von Lager-, Widerlager-Bewegungen und Bauwerkstemperatur im laufenden Betrieb.
„Nach einem Tunnelbrand wurden die 3D-Sensoren der SuessCo Sensors FlexCo zur Überwachung der betroffenen Tunnelgewölbeblöcke eingesetzt. Durch die Permanentmessung konnte ein provisorischer Betrieb bis zur endgültigen Instandsetzung realisiert werden. Im Rahmen des Sicherheitsmanagementplanes wurden Alarmwerte definiert und ein bestimmter Personenkreis wäre beim Erreichen des Alarmwertes per E-Mail und SMS informiert worden. Das System besticht durch präzise Messungen und die kabellose Fernübertragung der Messwerte in ein Portal, auf das Experten jederzeit zugreifen können, ohne den Betrieb zu stören.“
Ing. Reinhold Czizsek
Asset Management, ASFINAG Bau Management GmbH
„Die Zusammenarbeit mit SuessCo Sensors war stets professionell und lösungsorientiert. Für die gutachterliche Bewertung sind die kontinuierlichen Messdaten der SuessCo-Sensoren ein großer Vorteil, da Veränderungen sich objektiv dokumentieren und sicher beurteilen lassen." „Mit den 3D-Sensoren XT erhalten wir präzise und stabile Messdaten drahtlos in drei Dimensionen. Das ermöglicht eine sichere Fernüberwachung sensibler Tunnelbereiche und reduziert unseren Aufwand vor Ort deutlich.“
Mohammed Ismail
Geomatikingenieur, TABERG Ingenieur- und SachverständigenBüro GmbH & Co.KG
"Dank der hochpräzisen Sensoren von SuessCo Sensors konnten wir kontinuierlich Veränderungen im Palmenhaus überwachen. Diese Daten helfen uns, um dieses wundervolle Gebäude und seine historische Bausubstanz zu schützen."
Dipl.-HTL-Ing. Helmut Heninger
Burghauptmannschaft Österreich
"Die Sensoren von SuessCo haben sich als äußerst präzise und einfach zu montieren erwiesen. Besonders beeindruckend ist, dass sie den extremen Bedingungen des schwedischen Winters problemlos standgehalten haben. Die Zusammenarbeit mit SuessCo ist stets zuverlässig und professionell."
Paul Collins
Vertriebsleiter, GEOFIX Schweden
„Mit den SuessCo 6D-Sensoren haben wir stets tagesaktuelle Messwerte verfügbar. Das erspart uns natürlich Kosten und es ist eine höhere Qualität."
Georg Gotthart
Anlagentechniker Brückenbau, ÖBB
Der 6D-Sensor ist überall dort die richtige Wahl, wo Verschiebungen und Rotationen gleichzeitig auftreten und gemeinsam bewertet werden müssen. Das ist vor allem an Brückenlagern, Maschinenfundamenten, Tragwerksknoten und an historischen Bauten der Fall. Wo ein 3D-Sensor nur die Translation misst, liefert der 6D-Sensor das vollständige Bewegungsbild aus einem Aufbau.
Der 3D-Sensor misst absolute Positionsveränderungen in drei Raumachsen (X, Y, Z). Der 6D-Sensor misst zusätzlich die Rotationen um alle drei Achsen. Damit erfasst er das vollständige Bewegungsverhalten an einem Messpunkt mit nur einer Montage. Für Anwendungen, bei denen ausschließlich Verschiebungen relevant sind, ist der 3D-Sensor die einfachere Lösung.
Die Batterie ist für zehn Jahre Laufzeit bei stündlicher Messung ausgelegt. In dieser Zeit ist kein Batteriewechsel notwendig. Das ist besonders relevant an schwer zugänglichen Messpunkten wie Brückenlagern oder Tunnelausbau, wo ein Wartungseinsatz aufwendig wäre.
Der 6D-Sensor überträgt seine Messdaten drahtlos über LTE-M und Wi-Fi in den Datahub. Welches Protokoll für Ihr Projekt am besten geeignet ist, hängt von der Infrastruktur vor Ort ab. Bei eingeschränktem Mobilfunkempfang nutzt der Sensor Wi-Fi oder einen Gateway. Unser Team berät Sie bei der Auswahl.
Referenzobjekt und Sensor können mit je zwei Schrauben, Klebstoff oder Magneten am Bauteil befestigt werden. Die Aktivierung erfolgt durch Anlegen eines Magneten oder Anstecken des Batteriekabels. Kein Spezialwerkzeug und kein Fachpersonal vor Ort nötig. Unser System ist innerhalb weniger Minuten betriebsbereit.
Wiederholgenauigkeit ±50 µm in den drei Raumachsen, ±1° bei den drei Rotationsachsen, ±0,5 °C beim integrierten Temperatursensor.
