Rissüberwachung

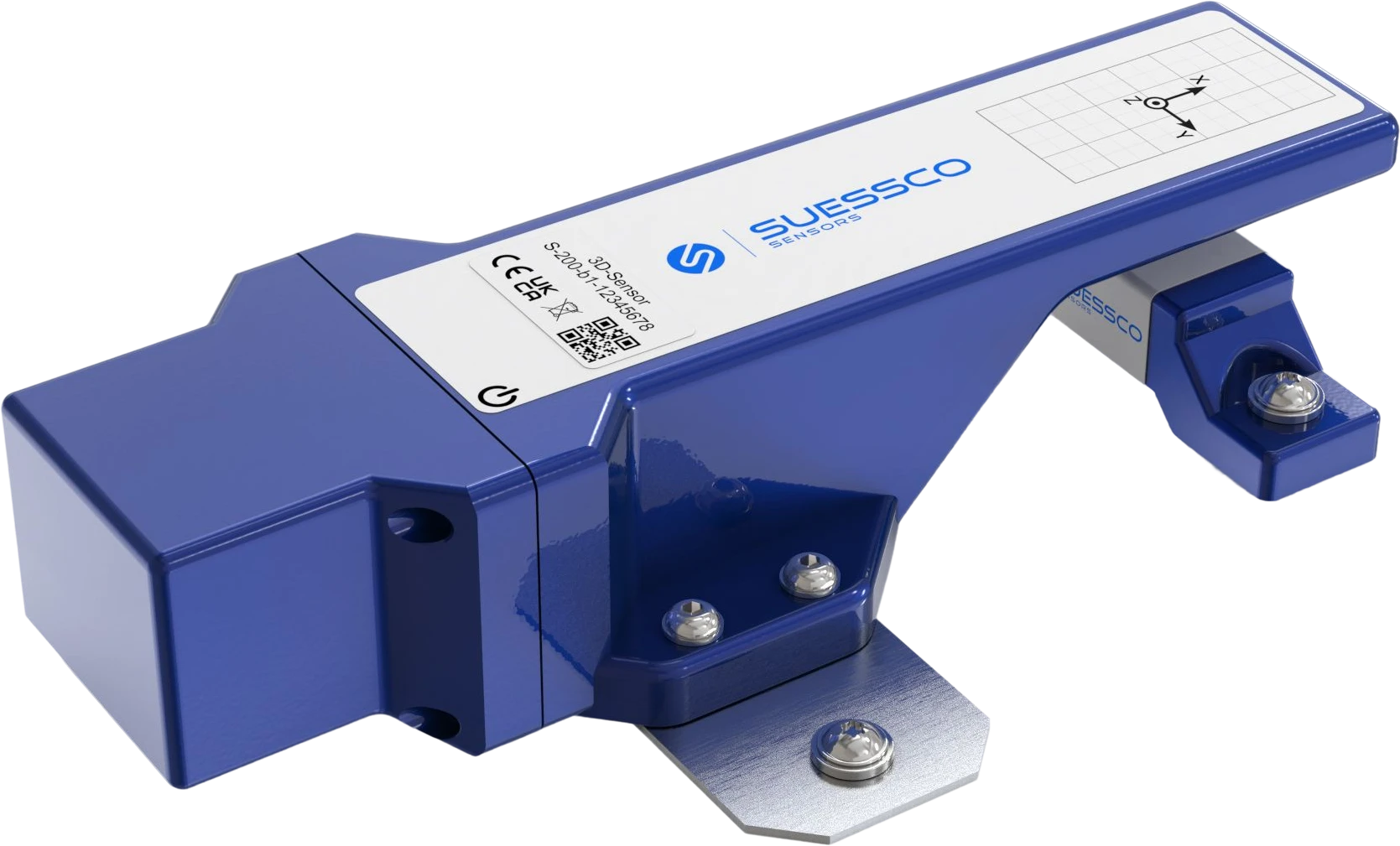

Bei Rissen und Fugen mit dreidimensionaler Bewegung erfasst der 3D-Sensor die Verschiebung in allen Raumachsen. Lückenlose Bewegungshistorie für Gutachten und Schadensbewertungen.
Absolute Positionsveränderungen in X, Y und Z mit Wiederholgenauigkeit ±50 µm. Drahtlose Übertragung über LTE-M und Wi-Fi. Made in Austria.
Bei Rissen und Fugen mit dreidimensionaler Bewegung erfasst der 3D-Sensor die Verschiebung in allen Raumachsen. Lückenlose Bewegungshistorie für Gutachten und Schadensbewertungen.
Für Setzungsmessungen am Widerlager oder Verschiebungen im Tragwerk ohne Rotationsanteil ist der 3D-Sensor die passende Lösung.
Zwei Schrauben pro Komponente, Aktivierung durch Magnet. Kein Spezialwerkzeug, kein Fachpersonal vor Ort.
Alle Messwerte in einem Dashboard. CSV-Export für Statiker und Gutachten, API-Anbindung für Drittanbieter-Sensoren, mandantenfähig für komplexe Projekte.
10 Jahre Batterielaufzeit bei täglicher Messung. Kein Batteriewechsel innerhalb der Projektlaufzeit.
Übertragung über LTE-M und Wi-Fi direkt in den Datahub. Keine externe Verkabelung am Bauwerk.
Bei Grenzwertüberschreitung sendet unser System automatisch eine E-Mail-Benachrichtigung.
260 × 100 × 51 mm
690 g
26 × 118 × 26 mm, 75 g
X 60 mm, Y 30 mm, Z 20 mm
−20 °C bis +54 °C
Achsen X, Y, Z ±50 µm.
Temperatur ±0,5 °C
Batterie integriert
Bis zu 10 Jahre bei einer Messung pro Tag (Messintervall einstellbar)
LTE-M, Wi-Fi, Monitoring-Plattform Kompakter Aufbau ohne externe Kabel
3D-Sensor-Datenblatt-DE-Okt-2025
Broschüre herunterladenAusgewählte Projekte mit dem 3D-Sensor.
Echtzeit-Strukturmonitoring nach Tunnelbrand zur schnellen Wiederfreigabe im laufenden Sanierungsbetrieb.
Drahtlose 3D-Messung an den Beton-Tübbingen im Tunnelbau.
Kontinuierliche Überwachung von Gebäudebewegungen des historischen Empfangsgebäudes während der kritischen Bauphase
Hochpräzises Gebäudemonitoring von Setzungen und Rissentwicklungen zur Schadensaufnahme durch U-Bahn-Bauarbeiten.
Überwachung von Lager-, Widerlager-Bewegungen und Bauwerkstemperatur im laufenden Betrieb.
„Nach einem Tunnelbrand wurden die 3D-Sensoren der SuessCo Sensors FlexCo zur Überwachung der betroffenen Tunnelgewölbeblöcke eingesetzt. Durch die Permanentmessung konnte ein provisorischer Betrieb bis zur endgültigen Instandsetzung realisiert werden. Im Rahmen des Sicherheitsmanagementplanes wurden Alarmwerte definiert und ein bestimmter Personenkreis wäre beim Erreichen des Alarmwertes per E-Mail und SMS informiert worden. Das System besticht durch präzise Messungen und die kabellose Fernübertragung der Messwerte in ein Portal, auf das Experten jederzeit zugreifen können, ohne den Betrieb zu stören.“
Ing. Reinhold Czizsek
Asset Management, ASFINAG Bau Management GmbH
„Die Zusammenarbeit mit SuessCo Sensors war stets professionell und lösungsorientiert. Für die gutachterliche Bewertung sind die kontinuierlichen Messdaten der SuessCo-Sensoren ein großer Vorteil, da Veränderungen sich objektiv dokumentieren und sicher beurteilen lassen." „Mit den 3D-Sensoren XT erhalten wir präzise und stabile Messdaten drahtlos in drei Dimensionen. Das ermöglicht eine sichere Fernüberwachung sensibler Tunnelbereiche und reduziert unseren Aufwand vor Ort deutlich.“
Mohammed Ismail
Geomatikingenieur, TABERG Ingenieur- und SachverständigenBüro GmbH & Co.KG
"Dank der hochpräzisen Sensoren von SuessCo Sensors konnten wir kontinuierlich Veränderungen im Palmenhaus überwachen. Diese Daten helfen uns, um dieses wundervolle Gebäude und seine historische Bausubstanz zu schützen."
Dipl.-HTL-Ing. Helmut Heninger
Burghauptmannschaft Österreich
"Die Sensoren von SuessCo haben sich als äußerst präzise und einfach zu montieren erwiesen. Besonders beeindruckend ist, dass sie den extremen Bedingungen des schwedischen Winters problemlos standgehalten haben. Die Zusammenarbeit mit SuessCo ist stets zuverlässig und professionell."
Paul Collins
Vertriebsleiter, GEOFIX Schweden
„Mit den SuessCo 6D-Sensoren haben wir stets tagesaktuelle Messwerte verfügbar. Das erspart uns natürlich Kosten und es ist eine höhere Qualität."
Georg Gotthart
Anlagentechniker Brückenbau, ÖBB
Der 3D-Sensor misst Verschiebungen in drei Raumachsen mit Wiederholgenauigkeit ±50 µm. Er ist die richtige Wahl für Setzungsmessungen, Konvergenzmessungen, Riss- und Fugenmonitoring, wenn keine Rotation gemessen werden muss. Für Anwendungen mit Verkippung oder Rotation ist der 6D-Sensor die passendere Lösung.
Der 3D-Sensor misst absolute Positionsveränderungen in drei Raumachsen (X, Y, Z). Der 6D-Sensor misst zusätzlich die Rotationen um alle drei Achsen. Wenn nur Verschiebungen relevant sind, ist der 3D-Sensor die einfachere und kostengünstigere Lösung.
Die Batterie ist für zehn Jahre Laufzeit bei täglicher Messung ausgelegt. Innerhalb der typischen Wartungsintervalle Ihres Bauwerks ist kein Batteriewechsel notwendig.
Der 3D-Sensor überträgt drahtlos über LTE-M und Wi-Fi in den Datahub. Welches Protokoll genutzt wird, hängt von der Infrastruktur vor Ort ab. Bei eingeschränktem Mobilfunkempfang nutzt der Sensor Wi-Fi oder einen Gateway.
Referenzobjekt und Sensor werden mit je zwei Schrauben am Bauteil befestigt. Die Aktivierung erfolgt durch Anlegen eines Magneten. Kein Spezialwerkzeug, kein Fachpersonal vor Ort, keine Bohrarbeiten an tragender Substanz. Unser System ist innerhalb weniger Minuten betriebsbereit.
Wiederholgenauigkeit ±50 µm in allen drei Raumachsen. Der integrierte Temperatursensor erreicht ±0,5 °C. Diese Werte stammen aus dem Datenblatt vom Oktober 2025.
Bewegungen in drei Raumachsen und Rotationen um drei Achsen werden gleichzeitig gemessen. Wiederholgenauigkeit ±50 µm und ±0,1°. Patent...
Drei Raumachsen mit Wiederholgenauigkeit ±50 µm. Externe Batteriebox für lange Messintervalle und schwer zugängliche Standorte. Made in Austria.
Relativbewegung in X- und Y-Richtung mit Wiederholgenauigkeit ±100 µm. Integrierter Temperatursensor. 10 Jahre Batterielaufzeit. Made in Austria.
Absolute Positionsveränderungen digital erfassen – mit 2 Millimeter Genauigkeit. Geeignet für Brücken, Staumauern, Gebäude, Stützmauern.
