Bauphasenüberwachung und Beweissicherung in der Bauphase

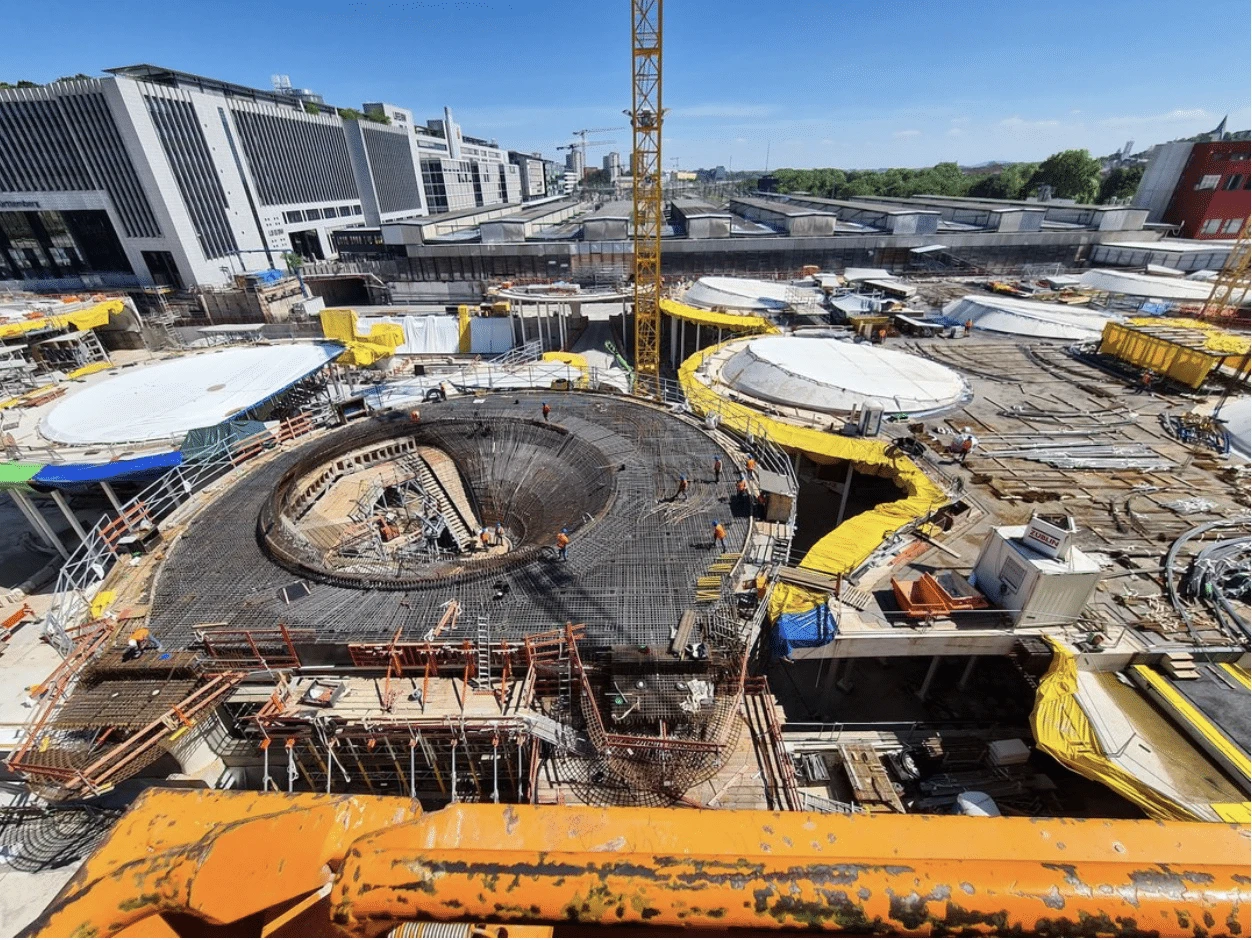

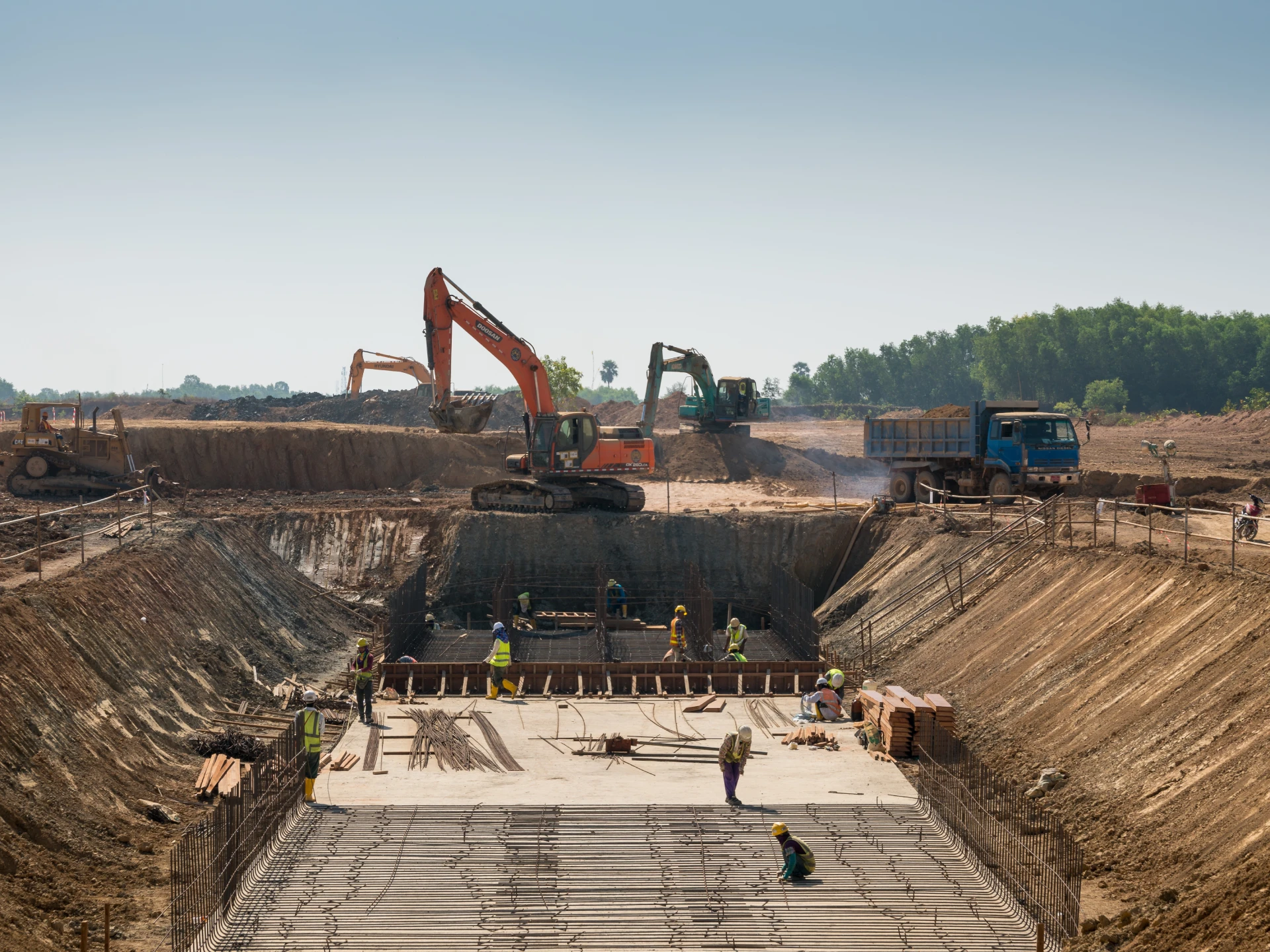

Tiefbau, Baugrube und Schlitzwand verschieben den Baugrund weit über die Grundstücksgrenze hinaus. Unsere Sensoren dokumentieren diese Bewegungen lückenlos, als Nachweis für jede spätere Haftungsfrage.
Vor dem ersten Spatenstich werden die Messpunkte an Nachbargebäuden und Baugrubenwänden eingerichtet. Sensor und Referenzobjekt werden mit je zwei Schrauben befestigt, kein Spezialwerkzeug, kein Eingriff in die tragende Substanz. Die Aktivierung erfolgt durch Anlegen eines Magneten oder Anstecken des Batteriekabels. Damit steht der Ausgangszustand als dokumentierter Nullwert fest.
Während der Arbeiten überträgt jeder Messpunkt seine Positionsdaten drahtlos in unseren Datahub. Punktuelle Setzungen und Verkippungen erfasst der 6D-Sensor, die großflächige Geometrie über das Baufeld erfasst unser GNSS-System. Die Bewegungshistorie ist als Zeitverlauf jederzeit abrufbar, ohne dass jemand vor Ort sein muss.
Sie definieren die kritischen Werte für jeden Messpunkt vorab. Bei Überschreitung sendet unser System eine E-Mail-Benachrichtigung an die hinterlegten Empfänger. Die durchgängige Messreihe vor, während und nach den Arbeiten steht zudem als Beweissicherung für jede Haftungsfrage zur Verfügung.
Je nach Reichweite und Messpunkt arbeiten beide Sensoren im selben Projekt zusammen.

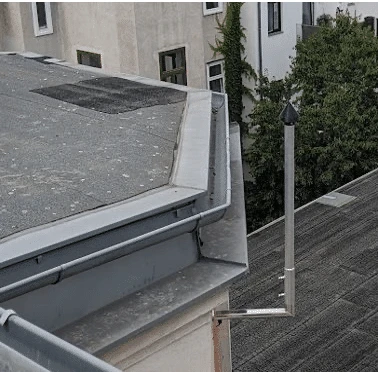

Für die großräumige Geometrieüberwachung über das Baufeld und über mehrere hundert Meter. Erfasst die absolute Position mehrerer Messpunkte gegen eine fixe Referenz im Umkreis von etwa 2 km. *(Sensor-Empfehlung offen, zur Bestätigung durch Oliver Brandl.)*
Für die punktgenaue Beweissicherung an Nachbargebäuden. Erfasst Setzung und Verkippung am selben Messpunkt mit nur einer Messung. *(Sensor-Empfehlung offen, zur Bestätigung durch Oliver Brandl.)*
Konkrete Unterschiede gegenüber nachträglicher Schadensbewertung und reiner Punktmessung.
Unser GNSS-System bildet die Geometrie über das gesamte Baufeld ab und ergänzt die Punktmessung um das großflächige Bild. So bleibt auch ein weit entferntes Nachbargebäude im Einflussbereich messbar, über mehrere hundert Meter hinweg.
Der dokumentierte Bewegungsverlauf vom Nullwert bis zum Abschluss ersetzt im Streitfall die Aussage gegen Aussage durch harte Zahlen. Die Haftungsfrage wird auf Daten gestellt, nicht auf Erinnerung.
Der 6D-Sensor erfasst am Nachbargebäude Setzung und Verkippung in einer Messung. Bei Grenzwertüberschreitung sendet unser System eine E-Mail-Benachrichtigung. Eine kritische Setzung wird erkannt, bevor sie zum sichtbaren Schaden am Nachbargebäude wird.
Referenzobjekt und Sensor werden mit je zwei Schrauben befestigt, die GNSS-Antennen an wenigen Punkten gesetzt. Kein Spezialwerkzeug, keine Unterbrechung der laufenden Bauarbeiten. Die Messung beginnt unmittelbar nach der Aktivierung.
Ausgewählte Monitoring-Projekte aus der Bauphase und der Beweissicherung.
Echtzeit-Strukturmonitoring nach Tunnelbrand zur schnellen Wiederfreigabe im laufenden Sanierungsbetrieb.
Drahtlose 3D-Messung an den Beton-Tübbingen im Tunnelbau.
Kontinuierliche Überwachung von Gebäudebewegungen des historischen Empfangsgebäudes während der kritischen Bauphase
Hochpräzises Gebäudemonitoring von Setzungen und Rissentwicklungen zur Schadensaufnahme durch U-Bahn-Bauarbeiten.
Überwachung von Lager-, Widerlager-Bewegungen und Bauwerkstemperatur im laufenden Betrieb.
„Nach einem Tunnelbrand wurden die 3D-Sensoren der SuessCo Sensors FlexCo zur Überwachung der betroffenen Tunnelgewölbeblöcke eingesetzt. Durch die Permanentmessung konnte ein provisorischer Betrieb bis zur endgültigen Instandsetzung realisiert werden. Im Rahmen des Sicherheitsmanagementplanes wurden Alarmwerte definiert und ein bestimmter Personenkreis wäre beim Erreichen des Alarmwertes per E-Mail und SMS informiert worden. Das System besticht durch präzise Messungen und die kabellose Fernübertragung der Messwerte in ein Portal, auf das Experten jederzeit zugreifen können, ohne den Betrieb zu stören.“
Ing. Reinhold Czizsek
Asset Management, ASFINAG Bau Management GmbH
„Die Zusammenarbeit mit SuessCo Sensors war stets professionell und lösungsorientiert. Für die gutachterliche Bewertung sind die kontinuierlichen Messdaten der SuessCo-Sensoren ein großer Vorteil, da Veränderungen sich objektiv dokumentieren und sicher beurteilen lassen." „Mit den 3D-Sensoren XT erhalten wir präzise und stabile Messdaten drahtlos in drei Dimensionen. Das ermöglicht eine sichere Fernüberwachung sensibler Tunnelbereiche und reduziert unseren Aufwand vor Ort deutlich.“
Mohammed Ismail
Geomatikingenieur, TABERG Ingenieur- und SachverständigenBüro GmbH & Co.KG
"Dank der hochpräzisen Sensoren von SuessCo Sensors konnten wir kontinuierlich Veränderungen im Palmenhaus überwachen. Diese Daten helfen uns, um dieses wundervolle Gebäude und seine historische Bausubstanz zu schützen."
Dipl.-HTL-Ing. Helmut Heninger
Burghauptmannschaft Österreich
"Die Sensoren von SuessCo haben sich als äußerst präzise und einfach zu montieren erwiesen. Besonders beeindruckend ist, dass sie den extremen Bedingungen des schwedischen Winters problemlos standgehalten haben. Die Zusammenarbeit mit SuessCo ist stets zuverlässig und professionell."
Paul Collins
Vertriebsleiter, GEOFIX Schweden
„Mit den SuessCo 6D-Sensoren haben wir stets tagesaktuelle Messwerte verfügbar. Das erspart uns natürlich Kosten und es ist eine höhere Qualität."
Georg Gotthart
Anlagentechniker Brückenbau, ÖBB
Für die punktuelle Beweissicherung an Nachbargebäuden empfehlen wir den 6D-Sensor, weil er Setzung und Verkippung am selben Messpunkt erfasst. Für die großflächige Geometrie über das Baufeld empfehlen wir das GNSS-System, das großräumige Bewegungen im gesamten Einflussbereich der Bauarbeiten abbildet. In Großprojekten arbeiten beide im selben Setup zusammen. *(Empfehlung offen, zur Bestätigung durch Oliver Brandl.)*
Wir nehmen vor Baubeginn eine Referenzmessung als Nullwert auf, erfassen die Bewegungen durchgängig während der Arbeiten und schließen nach Abschluss mit einer Endmessung ab. So ist für jeden Messpunkt belegt, welche Veränderung in welchem Zeitraum aufgetreten ist. Die lückenlose Bewegungshistorie steht als Nachweis für jede spätere Haftungsfrage zur Verfügung.
Ja. Der Einflussbereich von Tiefbau und Baugrube reicht über mehrere hundert Meter. Unser GNSS-System erfasst die absoluten Positionen mehrerer Messpunkte gegen eine fixe Referenz im Umkreis von etwa 2 km und macht großräumige Bewegungen über das gesamte Baufeld sichtbar.
Unsere 6D-Sensoren und unser GNSS-System messen Verschiebung, Setzung und Rotation, nicht hochfrequente Schwingungen. Für die Erschütterungsmessung ist separate Vibrationssensorik nötig, wie sie im Stuttgart-21-Projekt zusätzlich eingesetzt wurde. *(Offen): Verfügbarkeit von Vibrationssensorik im Portfolio bei Oliver Brandl klären.*
Sensor und Referenzobjekt werden mit je zwei Schrauben befestigt, ohne Spezialwerkzeug. Nach Anlegen des Magneten oder Anstecken des Batteriekabels ist der Messpunkt aktiv. So lässt sich die Referenzmessung vor Baubeginn ohne langen Vorlauf einrichten.
Sie definieren die kritischen Werte für jeden Messpunkt vorab. Bei Überschreitung sendet unser System automatisch eine E-Mail-Benachrichtigung an die hinterlegten Empfänger. So können Sie in den Bauablauf eingreifen, bevor sich eine kritische Setzung zum Schaden entwickelt.
