Tunnelüberwachung

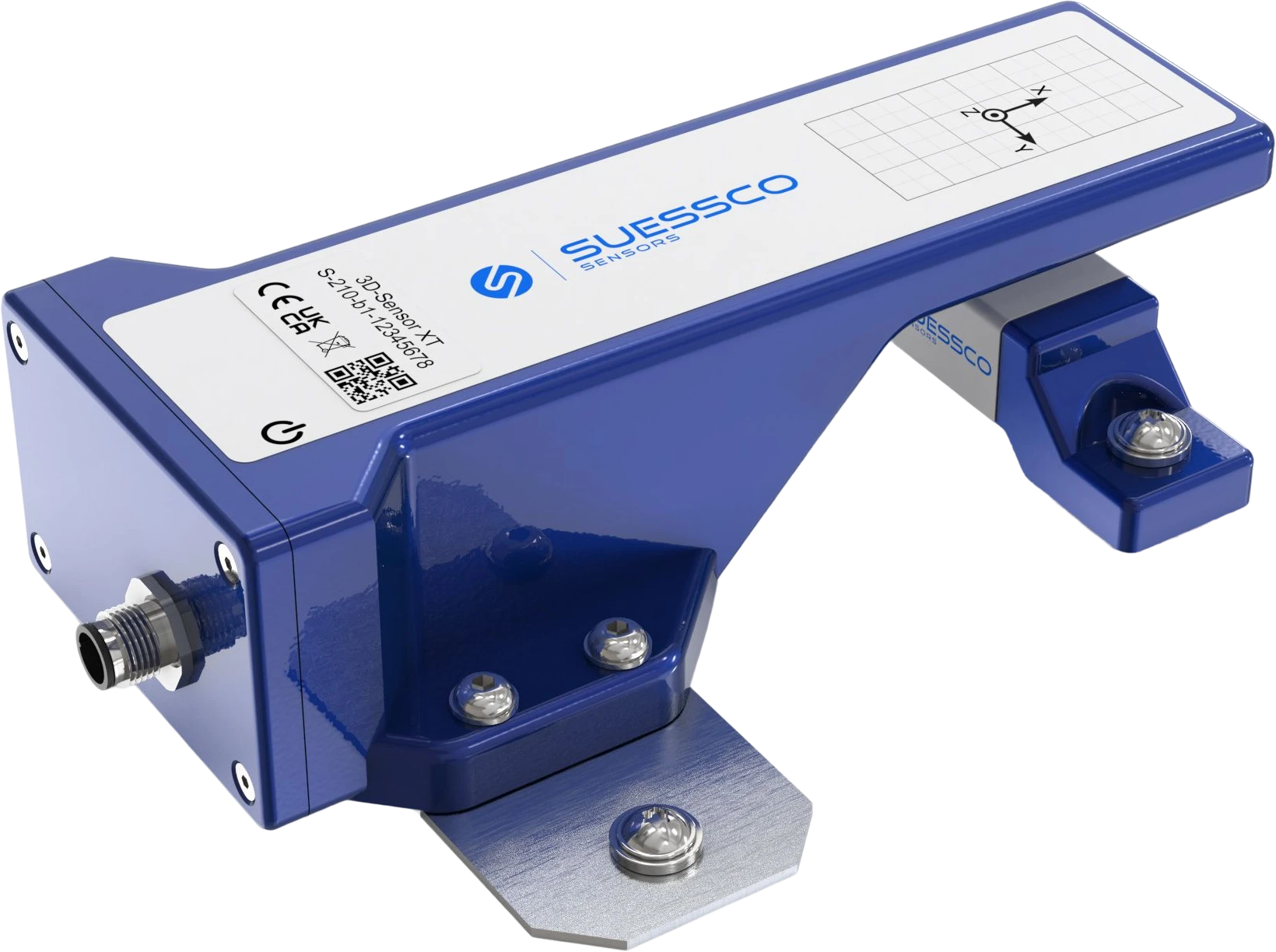

Konvergenzmessung am Tübbing oder Tragschale, mehrere Sensoren entlang einer Tunnelaxe für das vollständige Verformungsprofil. Stündliche Messung ohne Wartung.
Drei Raumachsen mit Wiederholgenauigkeit ±50 µm. Externe Batteriebox für lange Messintervalle und schwer zugängliche Standorte. Made in Austria.
Konvergenzmessung am Tübbing oder Tragschale, mehrere Sensoren entlang einer Tunnelaxe für das vollständige Verformungsprofil. Stündliche Messung ohne Wartung.

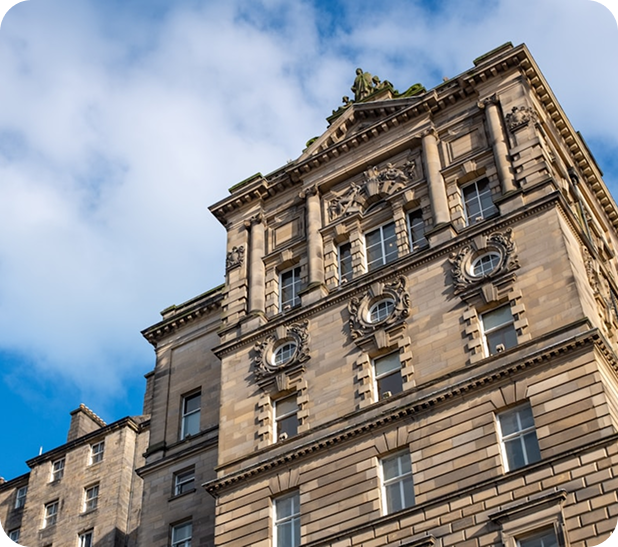

An historischen Bauten und denkmalgeschützten Gebäuden während mehrjähriger Sanierungen liefert der 3D-Sensor XT die kontinuierliche Datengrundlage ohne Vor-Ort-Wartung am Sensor.
Zwei Schrauben pro Komponente, Aktivierung durch Anstecken des Batteriekabels. Kein Spezialwerkzeug, kein Fachpersonal vor Ort.
Alle Messwerte in einem Dashboard. CSV-Export für Statiker und Gutachten, API-Anbindung für Drittanbieter-Sensoren, mandantenfähig für komplexe Projekte.
Externe Batteriebox liefert Energie für stündliche Messung über die gesamte Projektdauer. Kein Wartungsintervall am Sensor.
Übertragung über LTE-M und Wi-Fi direkt in den SuessCo Datahub.
Bei Grenzwertüberschreitung sendet unser System automatisch eine E-Mail/SMS-Benachrichtigung.
170 × 100 × 51 mm
418 g
26 × 118 × 26 mm, 75 g
2 m
X 60 mm, Y 30 mm, Z 20 mm
−20 °C bis +54 °C
Achsen X, Y, Z ±50 µm.
Temperatur ±0,5 °C
Externe Batteriebox (im Lieferumfang)
Bis zu 10 Jahre bei einer Messung pro Stunde (über externe Batteriebox)
LTE-M, Wi-Fi, Monitoring-Plattform
3D-Sensor-XT-Datenblatt-DE-Okt-2025
Broschüre herunterladenAusgewählte Projekte mit dem 3D-Sensor XT.
Echtzeit-Strukturmonitoring nach Tunnelbrand zur schnellen Wiederfreigabe im laufenden Sanierungsbetrieb.
Drahtlose 3D-Messung an den Beton-Tübbingen im Tunnelbau.
Kontinuierliche Überwachung von Gebäudebewegungen des historischen Empfangsgebäudes während der kritischen Bauphase
Hochpräzises Gebäudemonitoring von Setzungen und Rissentwicklungen zur Schadensaufnahme durch U-Bahn-Bauarbeiten.
Überwachung von Lager-, Widerlager-Bewegungen und Bauwerkstemperatur im laufenden Betrieb.
„Nach einem Tunnelbrand wurden die 3D-Sensoren der SuessCo Sensors FlexCo zur Überwachung der betroffenen Tunnelgewölbeblöcke eingesetzt. Durch die Permanentmessung konnte ein provisorischer Betrieb bis zur endgültigen Instandsetzung realisiert werden. Im Rahmen des Sicherheitsmanagementplanes wurden Alarmwerte definiert und ein bestimmter Personenkreis wäre beim Erreichen des Alarmwertes per E-Mail und SMS informiert worden. Das System besticht durch präzise Messungen und die kabellose Fernübertragung der Messwerte in ein Portal, auf das Experten jederzeit zugreifen können, ohne den Betrieb zu stören.“
Ing. Reinhold Czizsek
Asset Management, ASFINAG Bau Management GmbH
„Die Zusammenarbeit mit SuessCo Sensors war stets professionell und lösungsorientiert. Für die gutachterliche Bewertung sind die kontinuierlichen Messdaten der SuessCo-Sensoren ein großer Vorteil, da Veränderungen sich objektiv dokumentieren und sicher beurteilen lassen." „Mit den 3D-Sensoren XT erhalten wir präzise und stabile Messdaten drahtlos in drei Dimensionen. Das ermöglicht eine sichere Fernüberwachung sensibler Tunnelbereiche und reduziert unseren Aufwand vor Ort deutlich.“
Mohammed Ismail
Geomatikingenieur, TABERG Ingenieur- und SachverständigenBüro GmbH & Co.KG
"Dank der hochpräzisen Sensoren von SuessCo Sensors konnten wir kontinuierlich Veränderungen im Palmenhaus überwachen. Diese Daten helfen uns, um dieses wundervolle Gebäude und seine historische Bausubstanz zu schützen."
Dipl.-HTL-Ing. Helmut Heninger
Burghauptmannschaft Österreich
"Die Sensoren von SuessCo haben sich als äußerst präzise und einfach zu montieren erwiesen. Besonders beeindruckend ist, dass sie den extremen Bedingungen des schwedischen Winters problemlos standgehalten haben. Die Zusammenarbeit mit SuessCo ist stets zuverlässig und professionell."
Paul Collins
Vertriebsleiter, GEOFIX Schweden
„Mit den SuessCo 6D-Sensoren haben wir stets tagesaktuelle Messwerte verfügbar. Das erspart uns natürlich Kosten und es ist eine höhere Qualität."
Georg Gotthart
Anlagentechniker Brückenbau, ÖBB
Der 3D-Sensor XT verwendet eine externe Batteriebox statt einer integrierten Batterie. Dadurch erreicht er zehn Jahre Laufzeit bei stündlicher Messung. Der reguläre 3D-Sensor erreicht zehn Jahre bei täglicher Messung. Außerdem ist das Gehäuse des XT kompakter, weil die Batterie ausgelagert ist.
Der XT ist die richtige Wahl, wenn Sie stündliche Messintervalle über lange Zeiträume brauchen, etwa im Tunnelmonitoring, oder wenn die Messpunkte schwer zugänglich sind und ein Batteriewechsel innerhalb der Projektdauer nicht möglich ist. Bei täglichem Messintervall und gut zugänglichen Punkten reicht der reguläre 3D-Sensor.
Die Batteriebox ist im Lieferumfang enthalten und wird in der Nähe des Sensors montiert. Über das Kabel verbindet sie den Sensor mit der Stromversorgung. Die Aktivierung erfolgt durch Anstecken des Batteriekabels. Kein Magnet wie beim 3D-Sensor.
Der XT überträgt drahtlos über LTE-M und Wi-Fi in den Datahub. In Tunneln oder bei eingeschränktem Mobilfunkempfang nutzt er das interne Wi-Fi-Netz oder einen Gateway am Tunnelportal.
Referenzobjekt und Sensor werden mit je zwei Schrauben am Bauteil befestigt, die externe Batteriebox in der Nähe. Aktivierung durch Anstecken des Batteriekabels. Kein Spezialwerkzeug, kein Fachpersonal vor Ort. Inbetriebnahme innerhalb weniger Minuten.
Wiederholgenauigkeit ±50 µm in allen drei Raumachsen. Der integrierte Temperatursensor erreicht ±0,5 °C. Werte aus dem Datenblatt vom Oktober 2025.
