Limberg, Niederösterreich
ÖBB-Hangbrücke
6D-Sensor

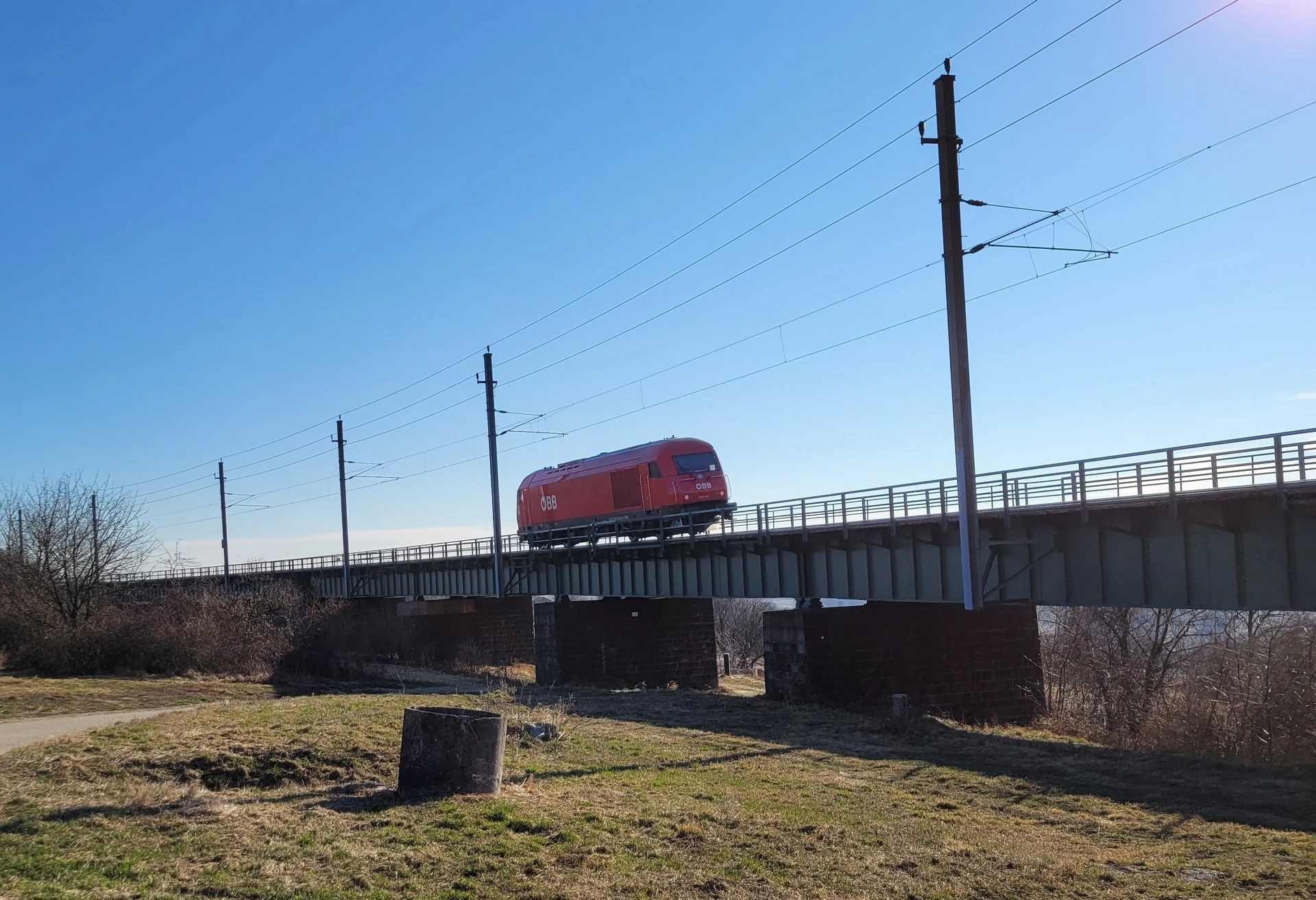

Die mehr als 100 Jahre alte Brücke in Niederösterreich stellte für die ÖBB eine besondere Herausforderung dar. Aufgrund der Hanglage der Brücke wurden geologische Bewegungen vermutet. Mit den bisher eingesetzten Methoden war jedoch keine kontinuierliche Überwachung möglicher Bewegungen möglich.
Die ÖBB suchte nach einer technischen Lösung, die eine kontinuierliche Überwachung der Brücke ermöglicht, um Veränderungen durch geologische Bewegungen im Hang frühzeitig zu erkennen. Dies sollte ohne die aufwändigen und temporären Vor-Ort-Kontrollen durch eigenes Personal möglich sein, um rechtzeitig Maßnahmen ergreifen zu können.

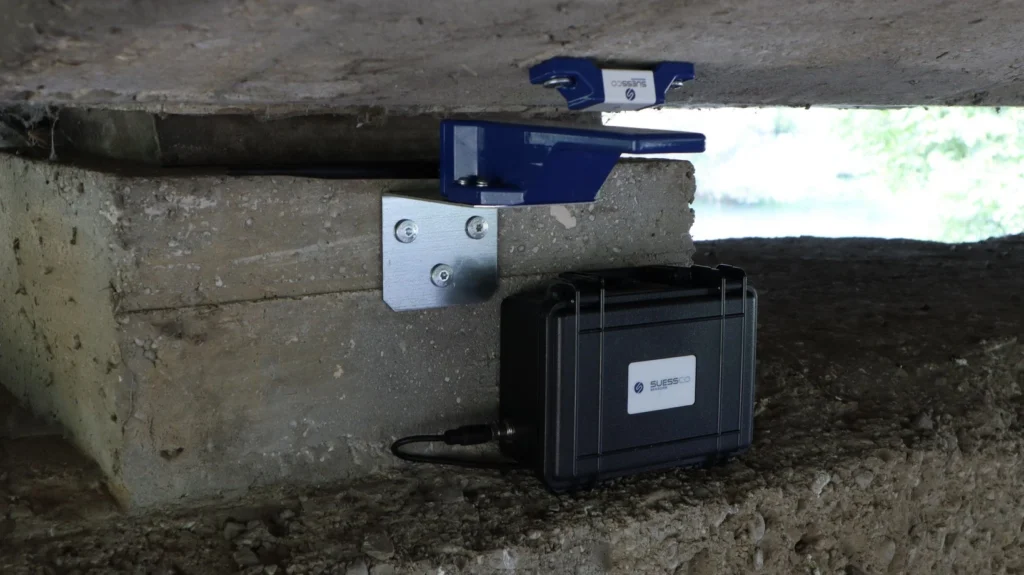

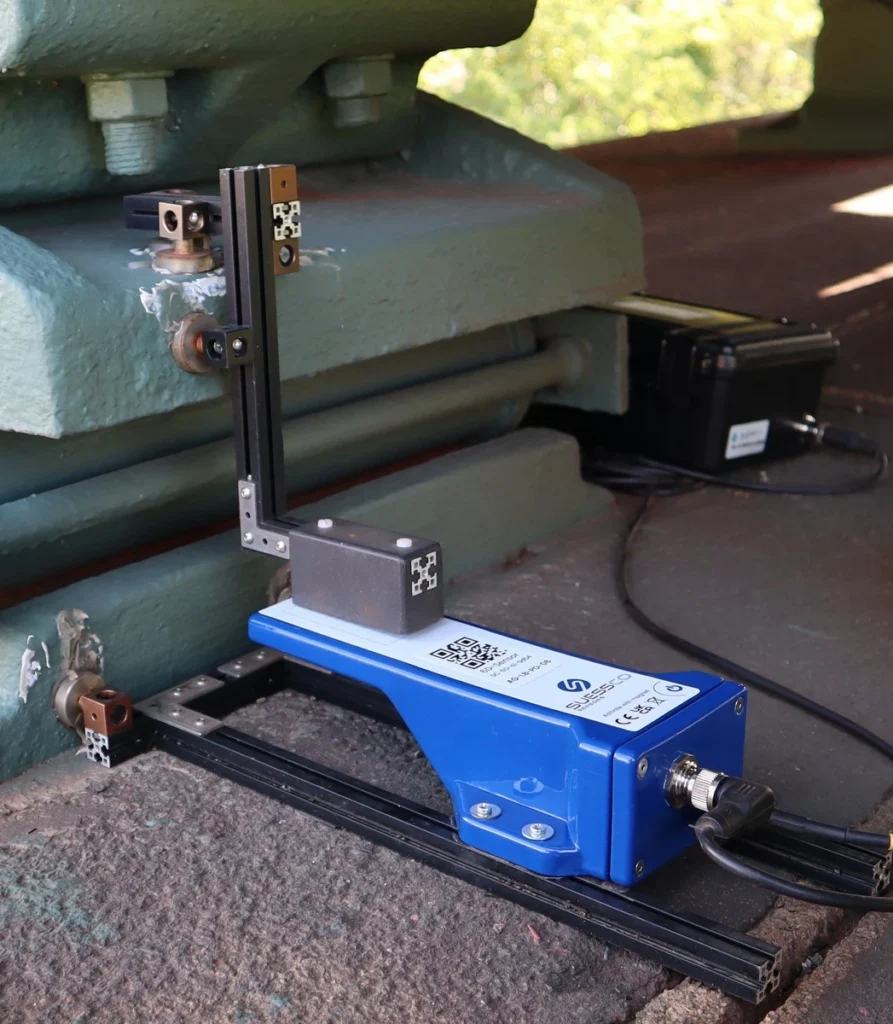

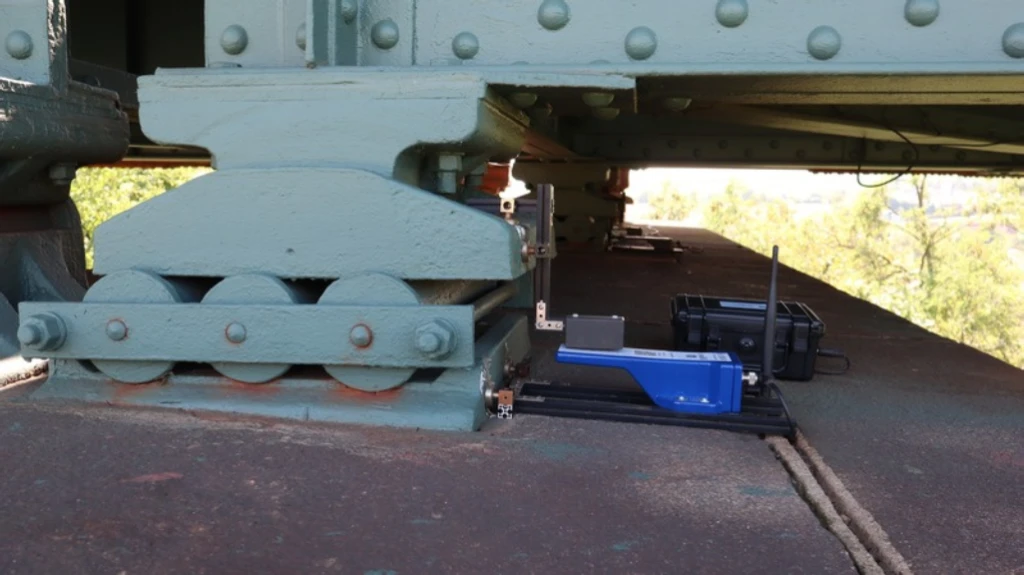

Zur kontinuierlichen Überwachung der Brücke wurden an sechs Brückenlagern jeweils ein SuessCo 6D-Sensor installiert. Diese Sensoren sind mit integrierten Temperatursensoren kombiniert und liefern in Echtzeit präzise Messdaten, die über ein übersichtliches Dashboard abgerufen werden können. Dies ermöglicht es den Verantwortlichen bei der ÖBB, Veränderungen und Bewegungen der Brücke kontinuierlich und ohne aufwändige Vor-Ort-Kontrollen zu überwachen.
Über einen Zeitraum von mehreren Jahren wurden die Sensoren zur Überwachung des Brückenlagers eingesetzt. Die X-Achse zeigte erwartungsgemäße Bewegungen, während die Y- und Z-Achse stabil blieben. Besonders auffällig war das „Problemlager“ im Scheitelpunkt der Brücke, das Scherbewegungen zeigte, die auf die Schienenausdehnung zurückzuführen sind.
Diese detaillierten und kontinuierlich erhobenen Daten ermöglichen eine präzisere Analyse und frühzeitige Erkennung von potenziellen Problemen, wodurch Kosten und Aufwand für manuelle Inspektionen gesenkt und die Qualität der Überwachung erheblich verbessert wurden.
Bisher inspizieren wir die Brückenlager vor Ort. Mit den SuessCo 6D-Sensoren haben wir stets tagesaktuelle Messwerte verfügbar. Das ist unser Vorteil, das erspart uns natürlich Kosten und es ist eine höhere Qualität.
Georg Gotthart
Anlagentechniker Brückenbau, ÖBB
